Bak en pålitelig industriskjerm ligger en like kritisk komponent: LCD-driverkortet (eller kontrollerkortet). Det er ansvarlig for videosignalkonvertering, bildebehandling, kontroll av visningstidspunkt og kommunikasjon mellom vertssystemet og LCD-panelet.
For utstyrsprodusenter og systemintegratorer vil valg av riktig LCD-kontrollkort direkte påvirke skjermkompatibiliteten, bildestabiliteten, utviklingseffektiviteten og produktets langsiktige pålitelighet.
Som en profesjonell produsent av skjermløsninger,SKY-TDMtilbyr et bredt utvalg av LCD-driverkort spesielt designet for industrielle LCD-paneler og tilpassede skjermapplikasjoner. Videre integrerer selskapet LCD-skjermer, berøringspaneler, kabler, skjermer med åpen ramme og andre skjermkomponenter for å gi kundene en mer omfattende skjermintegrasjonsløsning.
Et LCD-panel kan ikke fungere som et komplett skjermsystem alene. Kontrollerkortet fungerer som kommunikasjons- og signalbehandlingsbroen mellom vertsenheten og LCD-panelet. Avhengig av de spesifikke applikasjonskravene, må LCD-driverkortet konvertere HDMI, VGA, DVI, DisplayPort, USB Type-C, LVDS eller andre signaler til det spesifikke formatet som kreves av LCD-panelet.
Et passende kontrollerkort bidrar til å sikre stabil videosignaloverføring, nøyaktig bildetiming og oppløsning, kompatibilitet mellom forskjellige LCD-paneler og vertssystemer, fleksible grensesnittalternativer og pålitelig bakgrunnsbelysning og strømstyring. For industrielle produsenter er disse faktorene spesielt kritiske, siden skjermfeil eller kompatibilitetsproblemer kan forstyrre normal drift av hele skjermsystemet.
Ulike utstyrsplattformer krever forskjellige videogrensesnitt. Industrielle PC-er kan bruke HDMI, VGA eller DVI, mens nyere innebygde systemer i økende grad tar i bruk DisplayPort (DP) eller USB Type-C. På panelsiden forblir LVDS, TTL/RGB og eDP vanlige grensesnitt for TFT LCD-applikasjoner.

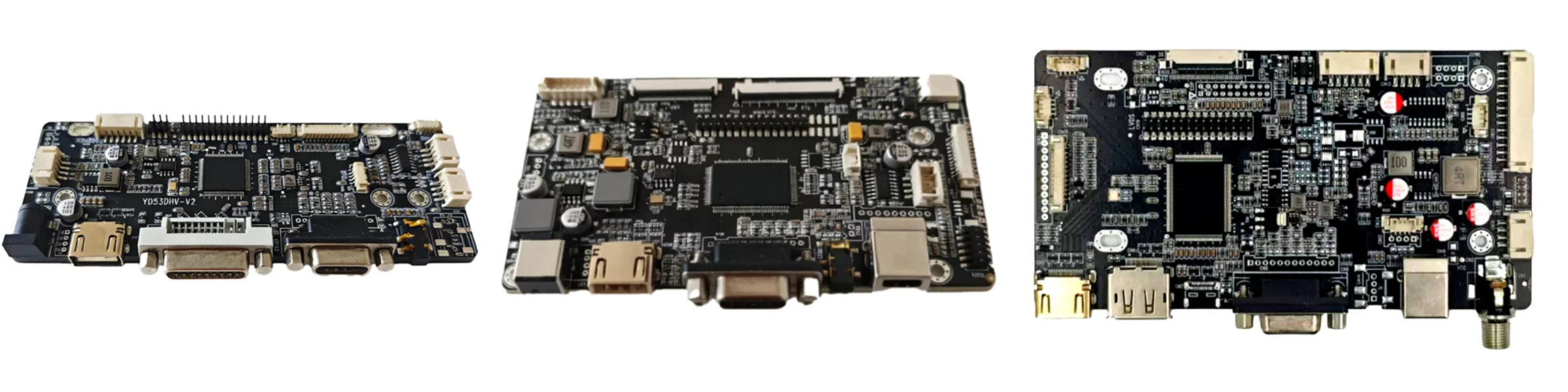

SKY-TDM tilbyr kontrollerkortløsninger som dekker et bredt spekter av grensesnittkombinasjoner, inkludert HDMI-til-LVDS, LVDS-til-TTL, HDMI/DP/VGA/Type-C-til-LVDS/eDP og HDMI-til-TTL. Dette gjør det mulig for utstyrsprodusenter å velge det mest passende driverkortet basert på deres spesifikke LCD-panel, vertssystem, oppløsning, spenning og applikasjonskrav.
For eksempel støtter selskapets HDMI og DP og VGA og Type-C til LVDS/eDP-grensesnitt AD-kort både LVDS og eDP TFT LCD-paneler. Den inneholder også funksjoner som innebygd DDR-minne, 180° bilderotasjon, FRC-behandling, konfigurerbar panelstrøm og et bredt 8–25V DC inngangsområde.
Industrielle skjermer forventes vanligvis å operere kontinuerlig i krevende miljøer. Faktorer som vibrasjon, elektromagnetisk interferens (EMI), temperatursvingninger, kontinuerlig drift og ustabile strømforhold stiller alle ekstra krav til skjermsystemet.
Derfor må et pålitelig industrielt LCD-kontrollkort gjøre mer enn bare å overføre bildesignaler. PCB-design, komponentvalg, strømstyring, EMC-ytelse, fastvarestabilitet og kompatibilitet med ulike LCD-paneler påvirker alle direkte den generelle påliteligheten til skjermsystemet.
I applikasjoner som industriell automasjon, fabrikkutstyr, medisinske systemer, transportterminaler, selvbetjente kiosker og innebygde kontrollsystemer, er stabil bildeutgang en grunnleggende garanti for brukergrensesnittet.
Dette er grunnen til at SKY-TDM fokuserer på å levere kontrollerkortløsninger som kombinerer grensesnittkompatibilitet, driftsstabilitet og fleksibel tilpasning.
Hvert industrielt utstillingsprosjekt har unike krav. Mens noen kunder ganske enkelt trenger et standard HDMI-til-LVDS-kort for et eksisterende LCD-panel, kan andre kreve tilpasset fastvare, paneltiming, spenningsinnstillinger, kontakter, kabelkonfigurasjoner eller spesifikke grensesnittkombinasjoner. SKY-TDM tilbyr omfattende OEM/ODM-tilpasningstjenester for alle typer visningsprosjekter.
Ved å skreddersy løsninger til kundenes behov og tilby kostnadseffektive kort for vanlige HDMI-, VGA- eller DVI-videogrensesnitt og LVDS LCD-paneler, gjør denne produktporteføljen det mulig for SKY-TDM å støtte både standard skjermintegrasjon og spesifikke prosjekttilpasningskrav.
En av utfordringene utstyrsprodusenter står overfor er behovet for å koordinere med ulike leverandører for LCD-paneler, berøringsskjermer, kontrollerkort, kabler og komplette skjermsammenstillinger. Dette kan øke kommunikasjonskostnadene, kompatibilitetsrisikoen, ingeniørarbeidsbelastningen og produksjonstiden.
SKY-TDM løser denne utfordringen ved å tilby et bredt spekter av skjermkomponenter under en enkelt forsyningskjede. I tillegg til LCD-drivertavler, tilbyr selskapet industrielle LCD-skjermer, produserer sine egne resistive og kapasitive berøringsskjermer, og leverer matchende skjermkabler, optisk sammenkoblede enheter og berøringsskjermer med åpen ramme.
For OEM- og ODM-kunder forenkler denne integrerte tilnærmingen prosjektutvikling og gjør det mye enklere å matche LCD-panelet, berøringsgrensesnittet, kontrollerkortet, kabler og mekaniske strukturer.
Hvis du utvikler industrielle HMI-er, medisinsk utstyr, selvbetjente kiosker, transportterminaler eller andre innebygde skjermprodukter, kan SKY-TDM hjelpe deg med å evaluere LCD-panelet, inngangs-/utgangsgrensesnitt, oppløsning, spenning, kabler, fastvare og andre prosjektkrav.
KontaktSKY-TDMfor å diskutere LCD-driverkortet og tilpassede skjermbehov.
