LVDS til TTL signalkonverteringskort

Ettersom industrielle LCD-paneler fortsetter å utvikle seg, krever mange innebygde systemer pålitelig signalkonvertering mellom forskjellige skjermgrensesnitt. SKY-TDM-erLVDS til TTL signalkonverteringskortgir en profesjonell løsning for ingeniører som trenger å drive TTL/RGB TFT LCD-paneler via LVDS-utganger samtidig som de opprettholder utmerket bildekvalitet og systemstabilitet, samtidig som de totale kostnadene reduseres.

Dette omformerkortet er designet spesielt for industrielle miljøer, og integrerer høyeffektiv strømstyring, optimert PCB-layout og komponenter av industrikvalitet for å sikre stabil drift under krevende forhold. Sammenlignet med forbrukeralternativer tilbyr den overlegen EMC-ytelse (elektromagnetisk kompatibilitet), lavere EMI-utslipp (elektromagnetisk interferens), lengre driftslevetid og høyere kompatibilitet med industrielle LCD-moduler.

Enten du integrerer en ny LCD i eksisterende utstyr eller oppgraderer eldre systemer, forkorter dette kortet effektivt utviklingstiden og effektiviserer systemintegrasjonen.

Designet for langsiktig industriell pålitelighet

I motsetning til standard utviklingskort, har dette LVDS til TTL signalkonverteringskortet blitt optimert for kontinuerlig drift i industrielle miljøer.

Det inkluderer:

- PCB-design av industrikvalitet

- Stabil LVDS-inngangsarkitektur

- TTL/RGB 50-pins LCD-utgang

- Lav støy strømforsyning design

- Høyeffektiv LED-bakgrunnsbelysningsdriver

- Justerbar VCOM-spenning

- Utmerket EMC-ytelse

- Lavt strømforbruk

- Høyhastighets signalintegritet

- Komponenter med lang livssyklus

Den kompakte mekaniske utformingen gjør den også egnet for innebygde produkter der installasjonsplassen er begrenset.

Nøkkelfunksjoner

Signalstabilitet på industrinivå

Nøye optimalisert differensialruting minimerer signalforvrengning og sikrer stabil bildeoverføring.

Utmerket EMC-ytelse

PCB-oppsettet og strømdesignet reduserer elektromagnetisk interferens, noe som gjør sertifisering enklere for industrielt utstyr.

Høy kompatibilitet

Støtter et bredt spekter av industrielle TFT LCD-paneler som bruker TTL/RGB 50-pinners grensesnitt.

Effektiv strømstyring

Integrerte høyeffektive strømkretser reduserer varmeutvikling og forbedrer den generelle påliteligheten.

Justerbar VCOM-krets

Lar ingeniører finjustere skjermytelsen for forskjellige LCD-paneler.

Stabil LED-bakgrunnsbelysningsdriver

Gir jevn lysstyrke med utmerket langtidsstabilitet.

Enkel systemintegrasjon

Standardkoblinger forenkler installasjonen og forkorter produktutviklingssyklusene.

Typiske spesifikasjoner

TTL FFC 50 PIN T-CON grensesnitt

HRS DF14-20/DF19-20 LVDS-grensesnitt

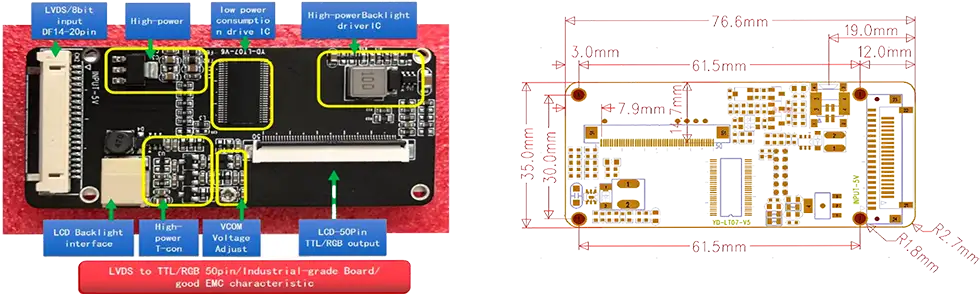

Dimensjoner

Søknader

Dette brettet er skreddersydd for industrielle applikasjoner og er svært egnet for krevende industrielle miljøer, som industrielle HMI-er, industrielt utstyr, lotterimaskiner og medisinsk utstyr.

For øyeblikket støtter dette produktet spesifikke grensesnittsignaler. Hvis du trenger forskjellige grensesnittsignaler, vennligst oppgi spesifikasjonene for LCD-grensesnittet, og vi vil redesigne brettet for å møte dine behov.

Når du skal bruke dette kortet vs. direkte LVDS-paneltilkobling

Når trenger du denne konverteringstavlen?

De fleste industrielle LCD-paneler bruker i dag LVDS- eller eDP-grensesnitt. Imidlertid krever mange eldre utstyrsdesign og visse spesialiserte skjermmoduler fortsatt TTL/RGB-signaler (parallelle RGB). Her er når du trenger dette brettet:

Bruk dette brettet hvis:

- Systemet sender ut LVDS-signaler, men LCD-panelet krever TTL/RGB-inngang

- Du har et eldre skjermpanel med et 50-pinners TTL-grensesnitt

- Du oppgraderer et system, men beholder et eksisterende TTL-panel

- Du må teste eller validere TTL-paneler ved å bruke LVDS-signalkilder

Direkte LVDS-tilkobling er tilstrekkelig hvis:

- Både kilden og panelet bruker LVDS (ingen konvertering nødvendig)

- Panelet ditt har eDP- eller HDMI-innganger

– Du designer et nytt system med moderne grensesnittpaneler

Dette kortet er spesielt designet for konverteringsscenariet --- som gjør det mulig for ingeniører å gjenbruke eksisterende TTL-paneler med nyere LVDS-utstyrte industrielle datamaskiner eller innebygde kontrollere.

Tekniske fordeler

Vi løser de virkelige utfordringene OEM-kunder møter under LCD-integrasjon. Ved å støtte konverteringen mellom ulike LVDS-utgangskilder og spesifikke 50-pinners TTL LCD-paneler, eliminerer vi behovet for systemredesign. Kortet har en uavhengig strømarkitektur som minimerer spenningssvingninger for å forbedre den generelle produktstabiliteten, mens PCB-ruting av industrikvalitet forbedrer EMC-ytelsen betydelig og reduserer systeminterferens. Videre tilbyr vi omfattende tilpasning; bare oppgi dine krav til grensesnittdefinisjoner, koblingstyper og monteringshullposisjoner, og vi vil levere et komplett design som passer perfekt til utstyret ditt.

Hvorfor velge USA

Å velge oss betyr mer enn bare å kjøpe et LVDS til TTL Signal Conversion Board --- du samarbeider med en erfaren ingeniør alliert innen industriell skjermintegrasjon.

Vi tilbyr omfattende, one-stop-løsninger som inkluderer tilpasset OEM- og ODM-utvikling, LCD-kompatibilitetsevaluering, kabeltilpasning, fastvareoptimalisering, små batch-prototyper, masseproduksjonsmuligheter, streng kvalitetsinspeksjon og langsiktig produkttilgjengelighet. Vår alt-i-ett-tilnærming bidrar til å eliminere unødvendige kvalitetsrisikoer som ofte er forbundet med innkjøp fra flere leverandører.

FAQ

Q1: Hvilke LCD-paneler er kompatible med dette LVDS til TTL-signalkonverteringskortet?

A: Brettet har omfattende støtte for 50-pinners TTL/RGB LCD-paneler med samme pinout-definisjon.

Q2: Kan kontakten tilpasses?

A: Ja. Kontakttypen, pinnetilordningen, kabellengden og grensesnittdefinisjonen kan alle tilpasses fullt ut.

Spørsmål 3: Støtter styret ulike vedtak?

A: Ja. Vi tilbyr tilsvarende fastvare- og maskinvarekonfigurasjoner skreddersydd for forskjellige LCD-oppløsninger og tidskrav.

Q4: Er dette produktet egnet for industrielle miljøer?

A: Absolutt. Designet med komponenter av industrikvalitet og optimert for EMC-ytelse (elektromagnetisk kompatibilitet), er dette kortet bygget for kontinuerlig og stabil drift.

Q5: Kan du gi matchende LVDS-kabler?

A: Ja. Vi tilbyr komplette kabelsammenstillinger, inkludert LVDS-kabler, bakgrunnsbelysningskabler, strømkabler og tilpassede seler.

Q6: Gir du teknisk støtte?

A: Ja. Vårt ingeniørteam er tilgjengelig for å hjelpe deg med LCD-kompatibilitetsevaluering, grensesnittfeilsøking og systemintegrasjon.

Q7: Hva er den typiske ledetiden?

A: Standardmodeller har vanligvis en ledetid på 2 til 3 uker. For skreddersydde prosjekter avhenger leveringstiden av kompleksiteten i designet.

Q8: Er prøveevaluering tilgjengelig?

A: Ja. Vi oppfordrer sterkt til prøvebestillinger for ingeniørverifisering før masseproduksjon.

Q9: Tilbyr du langsiktige forsyningsgarantier?

A: Ja. For industrielle prosjekter støtter vi lange produktlivssykluser og gir langsiktig forsyningsplanlegging når det er mulig.

Q10: Kan dette kortet støtte både enkanals og tokanals LVDS-inngang?

A: Standardversjonen støtter enkeltkanals LVDS-inngang (8-bit). For dual-channel LVDS-inngangskrav kan vi tilpasse kortets design basert på din spesifikke LCD-paneltiming og kontaktspesifikasjoner. Vennligst oppgi panelmodellnummeret eller grensesnittdefinisjonen for evaluering.
