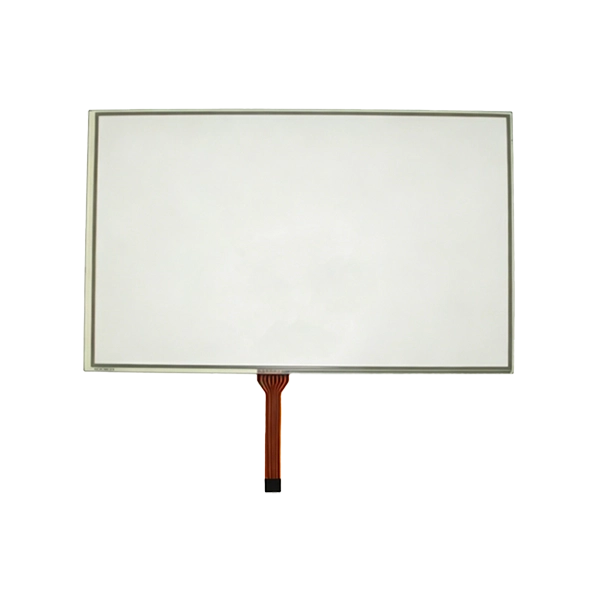

Vår10,1 tommers 8-lednings resistivt berøringspaneler spesialbygget for anleggsmaskiner, tungt utstyr, landbrukskjøretøyer, gruvemaskiner, kraner, gravemaskiner, hjullastere og andre off-highway industrikjøretøyer.
I motsetning til berøringspaneler av forbrukerkvalitet, opererer tungt maskineri blant vedvarende vibrasjoner, gjørme, regn, oljeforurensning, støv og ekstreme temperatursvingninger. Operatører bruker vanligvis tykke arbeidshansker og krever jevn, pålitelig berøringsytelse uavhengig av tøffe forhold på stedet.
Vår industrielle 8-tråds resistive berøringsløsning løser disse strenge utfordringene via forsterket sensorkonstruksjon, råmaterialer med høy holdbarhet, optimert EMC-ytelse og forlenget levetid. Den leverer nøyaktig enkelttrykks input pålitelig i tøffe utendørs miljøer der kapasitive berøringspaneler ofte har ustabil drift.
SKY-TDM leverer fullspektrede tilpasningstjenester, inkludert dekklinseteknikk, optisk binding, berøringskontrollerkalibrering, grensesnitttilpasning, antirefleksbehandling, vanntett forsegling og mekanisk integreringsstøtte.
Tungt utstyr prioriterer kompromissløs driftssikkerhet fremfor forbrukerorientert multi-touch-funksjonalitet.
Sammenlignet med konvensjonelle 4-leder resistive og kapasitive berøringspaneler, gir den 8-leder resistive arkitekturen viktige fordeler:
• Overlegen berøringsposisjoneringsnøyaktighet
• Langsiktig kalibreringsstabilitet
• Innebygd støtte for hanskebruk
• Kompatibel med bare fingre, pekepenner og stive verktøy
• Forbedret antivibrasjonsytelse
• Reduserte langsiktige vedlikeholdsutgifter
• Stabil ytelse under kraftig EMI-interferens
• Kan tilpasses støvete og fuktige arbeidsscenarier
For operatører av anleggsutstyr som bruker arbeidshansker under kontinuerlig HMI-interaksjon, er motstandsberøring fortsatt den foretrukne teknologien. Den er avhengig av trykkaktivering i stedet for elektrisk ledningsevne, og eliminerer begrensningene for kapasitiv berøring i feltforhold.
Vårt 10,1 tommers 8-leder resistive berøringspanel er vidt integrert i: Gravemaskiner & hjullastere & bulldosere & mobilkraner & veivalser & betongpumpebiler & gruveutstyr & borerigger & landbruksmaskiner & industrielle gaffeltrucker etc.
Et berøringspanel er bare én komponent i det komplette HMI-systemet. For å garantere årevis med problemfri feltdrift, må full touch-modulen konstrueres for å matche miljøforholdene på stedet.
| Behov | Anbefalte spesifikasjoner / Optimaliserte designfunksjoner |
|
Bredt driftstemperaturområde (Anleggsmaskiner går året rundt i varierende klima) |
• Driftstemperatur: -30°C ~ +80°C • Lagringstemperatur: -40°C ~ +85°C • Berøringskontroller av industrikvalitet • Lavtemperaturbestandige PET-substrater |
|
Enestående vibrasjons- og støtmotstand (Gravemaskiner, veivalser og borerigger genererer konstant mekanisk vibrasjon) |
• Forsterket FPC-konstruksjon • Strukturelt lim med høy styrke • Kontroller anti-løsende monteringsdesign • Vibrasjonsbestandige kontakter • Forsterket fleksibel halekabling |
|
Vanntett og støvtett konstruksjon foran (Anleggsutstyr arbeider utsatt for friluft) |
• Minimum frontpanelklassifisering: IP65 • Valgfri oppgradert IP67 tetningsløsning • Presisjonskonstruerte vanntette pakninger • Kantstøvtettende struktur • Innebygd vannavløpsdesign • UV-stabiliserte overflatematerialer |
|
Pålitelig hanskedrift (Feltoperatører bruker ofte forskjellige hansker) |
• Sikkerhetsarbeidshansker • Skinnhansker • Termiske vinterhansker • Gummi vernehansker |
|
Utvidet holdbarhet (Anleggsmaskiners levetid overstiger vanligvis 10 år) |
• Over 35 millioner berøringsaktiveringer • Hardt ripebestandig overflatebelegg • Slitasjebestandig PET-lag • UV-bestandige materialer • Fleksible kabler med lang levetid |
| Robust EMI / EMC-ytelse | • EMI skjermingsstruktur • Optimalisert jordingsoppsett • Innebygd filtreringskrets • Stabilisert innebygd fastvare • Omfattende ESD-beskyttelse |
|
Lesbarhet for sollys (Utendørs utplassert utstyr krever klar sikt under direkte sollys) |
• Full optisk binding • Antirefleksbelegg (AG). • Antirefleksbelegg (AR). • LCD-paring med høy lysstyrke • UV-bestandig dekklinse • Undertrykte innvendige panelrefleksjoner |
|
Robust mekanisk struktur (Byggingskjøretøyer møter kontinuerlig påvirkning, tungt støv og oljeforurensning) |
• Kraftig industriell frontramme • Forsterket monteringsramme i metall • Forsterkede monteringshull • Tilpassbar pakningstykkelse • Industriell strukturell binding • Beskyttende føring for fleksible kabler |
| Punkt | Spesifikasjon |
| Størrelse | 10,1 tommer |
| Touch-teknologi | 8-leder resistiv |
| Grensesnitt | USB/RS232/IIC |
| Overflatehardhet | ≥3H |
| Lystransmittans | ≥80 % |
| Driftstemperatur | -30°C ~ +80°C |
| Aktiveringskraft | Tilpassbar |
| EMC | Industriell EMC-optimalisert design |
| ESD-beskyttelse | Samsvar med IEC-standarder |
| Trykk på Levetid | ≥35 millioner aktiveringer |
| Dekkglass | Tilpasset tilgjengelig |
| Kontroller | Industriell karakter |
| OEM / ODM | Fullt støttet |
Hver modell av anleggsmaskiner har unike monteringsbegrensninger. SKY-TDM gir omfattende tilpasningsalternativer:
- Tilpassede berøringssensordimensjoner
- Skreddersydd dekkglassdesign
- Silketrykk kant og kundelogo-etsing
- Vanntett mekanisk strukturutvikling
- Tilpasset FPC-layout og lengde
- Skreddersydd koblingsvalg
- Alternativer for flere grensesnitt: USB / RS232 / I²C
- Optisk bindingstjeneste
- Antirefleks- og antirefleksbelegg
- Forbedret EMI-skjermingsdesign
- Fortykket høyytelses PET-film
- Parameterinnstilling for bredtemperaturkontroller
- Matcher med LCD-paneler med høy lysstyrke
- Teknisk støtte for mekanisk rammedesign
Hvert berøringspanel gjennomgår streng intern kvalitetsverifisering:
- 100 % funksjonstesting
- Berøringsnøyaktighet og linearitetskalibrering
- Vanntett forseglingsinspeksjon
- Sykkeltest med høy / lav temperatur
- Vibrasjons- og sjokktesting
- ESD-immunitetstesting
- EMI ytelsesvalidering
- Inspeksjon av optisk utseende
- Kontinuerlig aldringstesting
- Falltest for emballasje
Sørg for at produktene kommer til kunden i perfekt stand.
Som en profesjonell industriell berøringsskjermprodusent tilbyr SKY-TDM fleksible one-stop OEM- og ODM-tjenester skreddersydd til kundenes behov. Med omfattende prosjekterfaring innen tungt utstyr utenfor motorveier, tilbyr vi omfattende tjenester, inkludert LCD-utvalg, berøringspaneldesign og optisk binding. Støttet av over 10 års produksjonserfaring i industrisektoren, sikrer vi en stabil forsyningskjede og rask teknisk støtte. Videre eliminerer vårt ISO-sertifiserte kvalitetsstyringssystem fullstendig eventuelle ettersalgsproblemer for våre kunder.
A: Fordi driftsmiljøet for anleggsmaskiner er spesielt komplekst og variabelt. Under slike forhold tilbyr resistive berøringsskjermer overlegen stabilitet sammenlignet med kapasitive skjermer, noe som sikrer pålitelig drift i ethvert krevende miljø.
A: Ja. Ved å bruke materialer med bred temperatur og industrielle kontroller, støtter den drift ned til -30°C. Videre kan ytterligere lavtemperaturinnstilling implementeres i henhold til spesifikke prosjektkrav.
A: Absolutt. Ved å forsterke den fleksible trykte kretsen (FPC), bruke industrielle strukturelle lim og optimalisere kontrollermonteringen, forbedres dens antivibrasjonsytelse i tunge maskiner betydelig.
A: Ja. Den trykkdrevne resistive berøringsskjermen fungerer sømløst med tykke arbeidshansker, pekepenner og andre ikke-ledende verktøy, og krever ingen ekstra maskinvarejusteringer.
A: Fullstendig tilpassbar. Vi tilbyr skreddersydde dimensjoner, tilpassede grensesnitt, skreddersydd dekkglass, tilpassede kabeloppsett, logoutskrift og omfattende teknisk støtte for mekanisk integrasjon.
A: Ja. Berøringssystemet er bygget med en industriell EMC-arkitektur, som integrerer elektromagnetisk skjerming, optimert jording og innebygd ESD (Electrostatic Discharge) beskyttelse for å sikre stabil drift i kjøretøymiljøer med høy interferens.
A: Den er perfekt egnet for anleggsmaskiner, gruveutstyr, landbruksmaskiner, skogsbiler, industrielle terrengkjøretøyer, marine kontrollsystemer og utendørs automasjonsutstyr.
A: Ja. Utover frittstående berøringspaneler tilbyr vi omfattende tjenester, inkludert LCD-tilpasning, optisk binding, kontrollkortintegrasjon, tilpasset dekkglass og ferdige skjermmoduler skreddersydd spesielt for industri- og anleggsmaskiner.
Klar til å kilde pålitelig10,1 tommers 8-leder resistivt berøringspanelfor anleggsmaskiner? Send oss dine detaljerte krav, inkludert størrelse, grensesnitt, tetningsgrad og temperaturspesifikasjoner. SKY-TDM leverer fleksibel tilpasning, rettidig prøvetaking og stabil masseproduksjon. Kontakt oss for å starte din prosjektdiskusjon.
