Når man velger kapasitive berøringspaneler for industrielt utstyr i dag, er hovedfokuset vanligvis på skjermstørrelse, berøringspunkter, dekkglass og optisk laminering. En viktig teknisk spesifikasjon bør likevel ikke ignoreres: berøringssignalgrensesnittet.
Hva er den virkelige forskjellen mellom USB og I²C for industrielle kapasitive berøringspaneler? Og enda viktigere, hvordan bør du velge riktig grensesnitt for prosjektet ditt?
For OEM- og ODM-klienter avhenger valget i stor grad av vertssystemet, kontrollerarkitekturen, programvaremiljøet og mekanisk design.
SKY-TDM tilbyr tilpassede kapasitive berøringspaneler for industrielle HMI-er, medisinsk utstyr, innebygde systemer, smartterminaler og automatiseringsapplikasjoner, med støtte for USB, I²C og andre grensesnittalternativer.
Den overfører berøringsdata til vertssystemet ved hjelp av USB-kommunikasjonsprotokollen. Siden USB er et av de vanligste perifere grensesnittene, er det et ideelt valg for tilkobling til industrielle PC-er, Windows/Linux/Android-plattformer, selvbetjente kiosker, kommersielle skjermer og innebygde datamaskiner.
USBs største fordel er dens bekvemmelighet. Utviklingsteam kan enkelt koble berøringspanelet til vertssystemet uten å designe dedikerte kommunikasjonskretser på hovedkretskortet, noe som reduserer produktutviklingstiden betraktelig.
I²C er et vanlig serielt kommunikasjonsgrensesnitt i innebygde systemer.
I²C-berøringspaneler kommuniserer direkte med mikrokontrollere eller prosessorer via I²C-bussen, noe som gjør dem ideelle for tilpassede maskinvaredesign.
For eksempel, hvis et industriprosjekt allerede har et hovedkontrollkort, er det vanligvis foretrukket å koble berøringskontrolleren til prosessoren via I²C. I dette tilfellet fungerer I²C som en uatskillelig del av maskinvarearkitekturen, ikke bare en ekstern perifer.
| Trekk | USB berøringspanel | IIC berøringspanel |
| Integrasjonsmetode | Ekstern perifer | Innebygd kommunikasjon |
| Industriell PC | Glimrende | Mindre praktisk |
| Innebygd MCU | Mulig | Glimrende |
| OS-kompatibilitet | Generelt praktisk | Krever systemintegrasjon |
| Utvikling | Raskere for mange PC-baserte prosjekter | Krever utvikling av maskinvare/fastvare |
| PCB-integrasjon | Mindre direkte | Svært integrert |
| Kabelapplikasjon | Mer fleksibel | Bedre egnet for korte forbindelser |
| Tilpasning av maskinvare | God | Glimrende |
| Typisk bruk | HMI, kiosk, PC-basert terminal | Innebygd HMI, tilpasset utstyr |

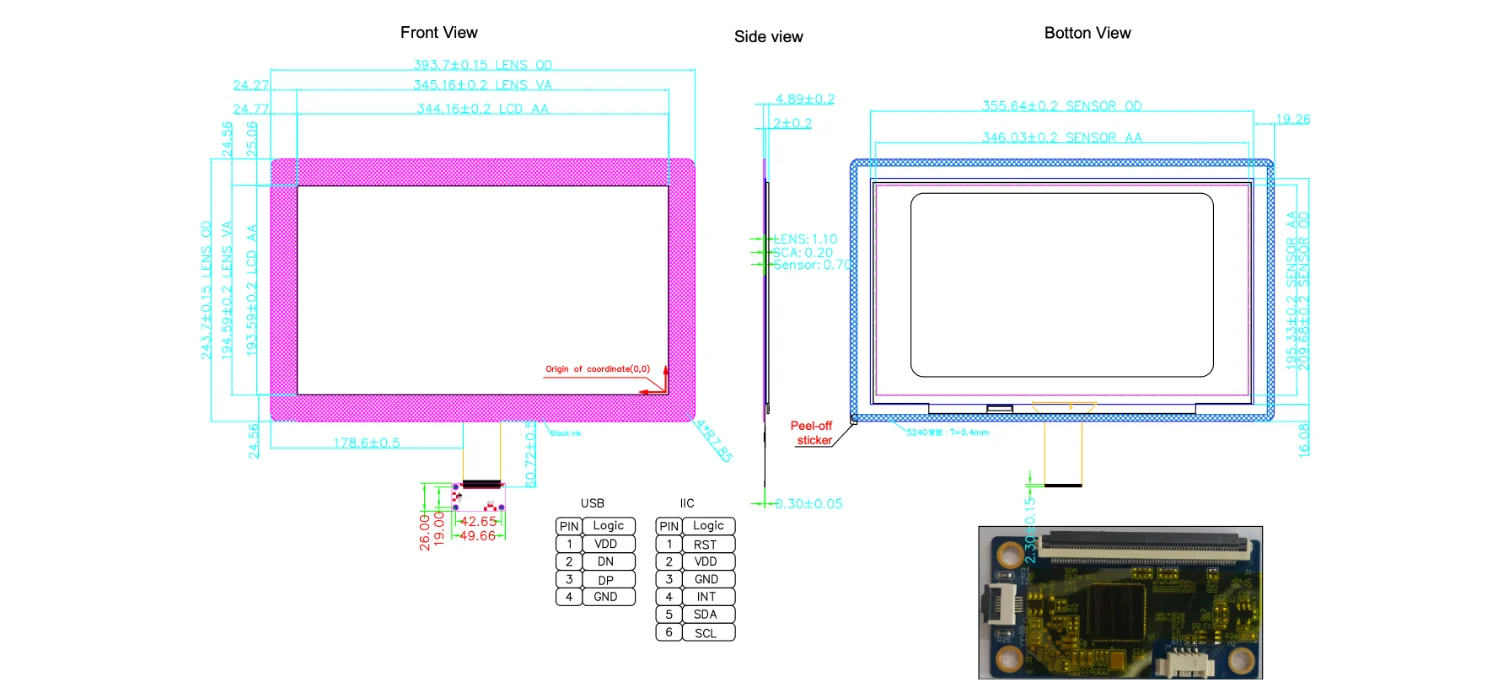

Dette er grunnen til at samme berøringspanelstørrelse kan være tilgjengelig i både USB- og IIC-versjoner.
Berøringsteknologien kan være lik, men systemintegrasjonsmetoden er annerledes.
●Enklere integrering: For industrielle HMI-systemer er USB-berøringspaneler lettere å integrere siden vertsplattformen allerede støtter USB.
●Utmerket plattformkompatibilitet: Vanlige operativsystemer på markedet støtter USB, noe som gjør det til standardgrensesnittet for Windows, Android og Linux.
●Ideell for frittstående HMI-systemer: Når du bruker frittstående datamaskiner eller innebygde PC-er, gir USB en praktisk kommunikasjonstilkobling.
● Akselerert utvikling: I de tidlige stadiene av et prosjekt gir USB mulighet for rask evaluering av berøringspanelets brukervennlighet uten behov for å forhåndsutvikle dedikerte kommunikasjonsgrensesnitt.
●Designet for innebygd integrasjon: Når et berøringspanel er direkte integrert i et innebygd system, er I²C-grensesnittet det mest passende valget.
●Enkel bussarkitektur: I²C bruker en to-leder kommunikasjonsstruktur, som er svært attraktiv for innebygde PCB med begrensede grensesnittressurser.
●Større maskinvarekontroll: For kunder som uavhengig utvikler sine egne kontrollkort og fastvare, gir I²C-grensesnittet større kontroll over berøringskommunikasjonsarkitekturen.
●Ideell for tilpassede enheter: I²C er spesielt nyttig for OEM-enheter der berøringspanelet og hovedkontrollkortet er utformet synkront.
Ulike grensesnitt gir forskjellige fordeler, og intet enkelt berøringsgrensesnitt passer til alle industrielle HMI-scenarier. Du kan henvise til følgende retningslinjer:
●Industrielle PCer + berøringspaneler: USB er generelt det mer praktiske valget.
●MCUer + innebygde berøringspaneler: I²C er vanligvis det optimale valget.
●Tilpassede kontrollkort: I²C gir dypere maskinvareintegrasjon.
●Rask prototyping: USB kan forenkle innledende testing og evaluering.
● Masseproduksjon: Både USB og I²C er levedyktige; den endelige avgjørelsen bør være basert på den faktiske maskinvare- og programvarearkitekturen.

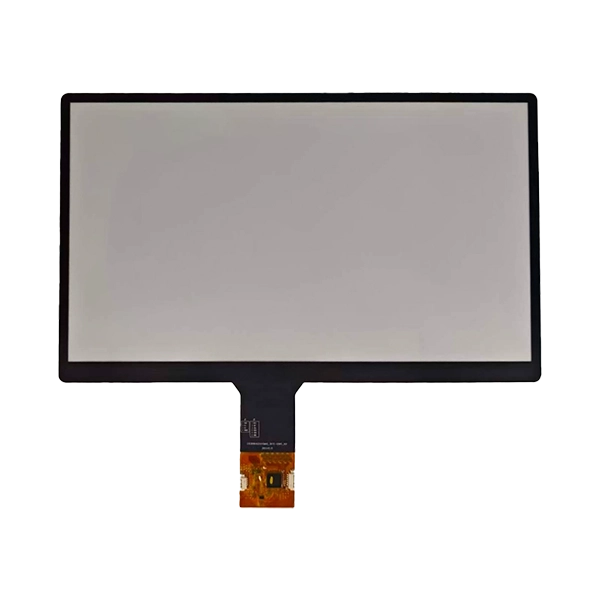

Våre berøringspaneler tilbyr for tiden en rekke USB/I²C kapasitive berøringspanelprodukter, som dekker forskjellige skjermstørrelser for industrielle HMI og innebygde applikasjoner.
Dette er et veldig viktig spørsmål.
Mens kommunikasjonsgrensesnittet er ansvarlig for å overføre berøringsdata, bestemmes den generelle berøringsopplevelsen av en kombinasjon av flere faktorer. Disse inkluderer først og fremst: berøringssensordesign, berørings-IC, fastvare, sensorruting, tykkelse på dekselglass, støtte for berøringshansker, EMI/ESD-miljø, optisk lamineringsprosess og vertssystemet. Derfor er valget mellom USB og I²C bare ett trinn i utviklingen av et industrielt berøringspanel og påvirker ikke berøringsytelsen.
I begynnelsen av prosjektdesign kan du bestemme riktig grensesnitt basert på følgende fem nøkkelpunkter:
●Sjekk vertsplattformen: Vil berøringspanelet være koblet til en industriell PC, et Android-hovedkort, et Linux-system eller en MCU?
●Sjekk hovedkontrolleren: Har hovedkortet allerede USB- eller I²C-grensesnitt?
●Sjekk den mekaniske strukturen: Hvor skal berøringspanelkontrolleren plasseres? Hvor lang skal FPC- eller båndkabelen være? Hvor skal kontakten installeres?
●Sjekk programvaremiljøet: Har utviklingsteamet allerede nødvendig driver- eller fastvarestøtte?
●Sjekk produksjonsplanen: Hvis produktet er i ferd med å gå inn i masseproduksjon, bør grensesnittvalget bekreftes før det endelige PCB-designet.
Et profesjonelt industrielt berøringspanel bør ikke velges utelukkende basert på skjermstørrelse. En komplett løsning krever en omfattende vurdering av følgende elementer:
Touch Technology → Sensor → Controller IC → Interface → Cover Glass → FPC → Firmware → Mechanical Integration → Application Environment
Denne helhetlige tilnærmingen er spesielt kritisk for industrielt utstyr, medisinsk utstyr, automasjonssystemer og andre produkter designet for langsiktig drift.
Derfor er det riktige grensesnittet ikke nødvendigvis det med de høyeste spesifikasjonene, men det som pålitelig kan integreres i kundens komplette produkt.
Hvis du utvikler industrielle HMI-er, medisinsk utstyr, automasjonssystemer, selvbetjente kiosker eller innebygde produkter, vennligst oppgi berøringsskjermstørrelse, vertsplattform, operativsystem, mekaniske tegninger og grensesnittkrav.
SKY-TDMberøringspaneler kan anbefale den best egnede berøringspanelet og grensesnittkonfigurasjonen for prosjektet ditt.
Kontakt oss i dag for tilpassede USB-, I²C- eller kombinert USB + I²C kapasitive berøringspanelløsninger.
