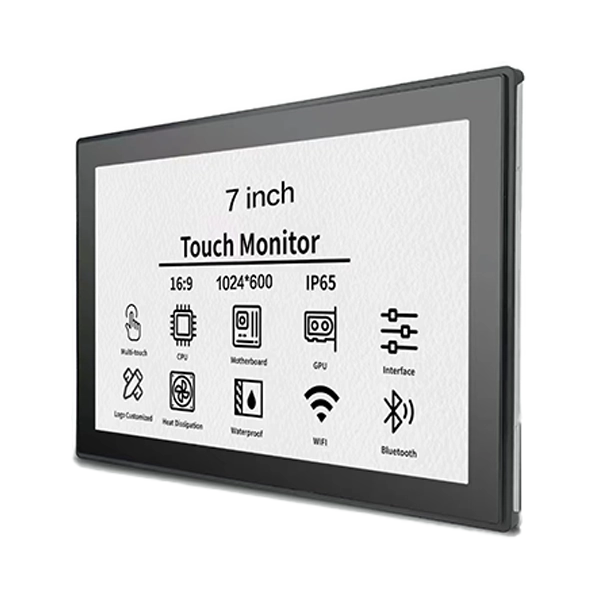

SKY-TDMgir7-tommers berøringsskjerm med åpen rammefor kontrollpaneler for smarte hjem, bygning av videointercom, adgangskontrollterminaler og innebygd utstyr. Denne kompakte skjermen kombinerer en industriell IPS-skjerm med responsiv PCAP multi-touch og fleksible monteringsmuligheter, og hjelper utstyrsprodusenter med å lage intuitive grensesnitt skreddersydd for produktene deres.
En 7-tommers berøringsskjerm med åpen ramme gir en praktisk balanse mellom kompakte dimensjoner, interaktiv funksjonalitet og fleksibel utstyrsintegrasjon. I motsetning til konvensjonelle stasjonære skjermer, er dens åpne rammekonstruksjon designet for installasjon i tilpassede kabinetter, veggpaneler, kiosker og innebygde systemer. Viktige valgfaktorer inkluderer skjermoppløsning, lysstyrke, berøringsfølsomhet, tilkoblingsgrensesnitt, monteringsdimensjoner og driftsforhold. SKY-TDM støtter tilpasningsalternativer som skjermer med høy lysstyrke, dekkglassbehandlinger, optisk binding, mekaniske modifikasjoner og grensesnittjusteringer, og hjelper OEM-er med å utvikle skjermløsninger som passer deres applikasjonskrav.
En 7-tommers berøringsskjerm med åpen ramme er en kompakt interaktiv skjerm designet for å integreres i utstyr i stedet for å brukes som en frittstående skrivebordsskjerm. Den kombinerer vanligvis et LCD-panel, berøringssensor, kontrollerelektronikk og en monteringsstruktur som lar utstyrsprodusenter installere skjermen bak et tilpasset frontpanel.
Den åpne rammedesignen gir OEM-ingeniører større kontroll over utseendet, monteringsarrangementet og de generelle dimensjonene til det ferdige produktet. I stedet for å ha plass til et komplett forbrukerskjermkabinett, kan designere inkorporere skjermen direkte i en veggmontert kontrollenhet, tilgangsterminal eller maskinhus.
SKY-TDMs modell kombinerer et industrielt IPS LCD-panel med prosjektert kapasitiv (PCAP) multi-touch-teknologi. Standard HDMI-videoinngang og USB-berøringstilkobling forenkler integrasjon med kompatible vertssystemer, mens metallstrukturen med åpen ramme støtter innebygd installasjon.
For produsenter som utvikler smarthus-grensesnitt eller utstyr for bygningsautomatisering, er resultatet en kompakt skjermplattform som kan tilpasses ulike kabinettdesign og brukerinteraksjonskrav.
Lær mer om 7-tommers berøringsskjerm med åpen ramme og tilgjengelige konfigurasjonsalternativer.
Et IPS LCD-panel gir brede visningsvinkler, og hjelper brukere å lese informasjon fra forskjellige posisjoner rundt en veggmontert terminal eller kontrollstasjon. Dette er spesielt nyttig i delte områder der brukere ikke alltid vender direkte mot skjermen.
Avhengig av valgt konfigurasjon kan skjermoppløsning, lysstyrke, kontrast og overflatebehandling tilpasses de visuelle kravene til applikasjonen.
Projisert kapasitiv berøringsteknologi støtter intuitiv interaksjon, inkludert banking, sveiping og andre støttede multi-touch-bevegelser. Den er egnet for grafiske grensesnitt som lar brukere navigere i menyer, justere innstillinger og administrere tilkoblede enheter.
For spesialiserte prosjekter kan berøringsytelsen tilpasses for å imøtekomme krav som hanskedrift, vannrelaterte berøringsforhold eller tykkere dekkglass. Disse funksjonene bør spesifiseres og valideres for det tiltenkte driftsmiljøet.
Den åpne rammestrukturen gjør at skjermen kan passe inn i spesialtilpassede utstyrshus uten hoveddelen av en konvensjonell ekstern skjermkasse. Reserverte monteringshull og tilpassbare mekaniske funksjoner kan hjelpe produsenter med å justere skjermen med deres kabinettdesign.
SKY-TDM beskriver dette produktet som egnet for 24/7 drift i innebygde applikasjoner. Faktisk utrullingspålitelighet avhenger av hele systemdesignet, inkludert ventilasjon, strømkvalitet, temperatur, montering og bruksforhold.
For passende maskinvare- og programvarekonfigurasjoner kan skjermen integreres med Windows, Linux, Android og Raspberry Pi-baserte systemer. Bekreft videoutgang, berøringsinndata og driverkompatibilitet før du fullfører designet.
Den lille skjermstørrelsen og den innebygde konstruksjonen gjør denne skjermen spesielt nyttig når utstyr trenger et interaktivt grensesnitt, men har begrenset installasjonsplass.
For eksempel kan en systemintegrator for smarthus trenge en syv-tommers skjerm som passer inn i en forhåndsdefinert veggkapsling, samtidig som den er tilgjengelig hele dagen. En tilpasset skjerm med åpen ramme kan justere monteringshullene, kabelposisjonene og berøringsflaten med kabinettet, noe som reduserer behovet for å redesigne hele kontrollpanelet.
Når de evaluerer en applikasjon, bør ingeniører også vurdere visningsavstand, omgivelseslys, brukertilgang, forventede driftstimer og miljøvernet som det ferdige kabinettet gir.
Touch-teknologi påvirker direkte brukervennlighet, programvareinteraksjon og egnethet for arbeidsmiljøet. PCAP og resistive touch-teknologier tjener forskjellige krav, så beslutningen bør være basert på hvordan brukerne vil betjene utstyret.
| Sammenligningsfaktor | PCAP Touch | Resistiv berøring |
|---|---|---|
| Samspill | Støtter multi-touch og gest-baserte grensesnitt når konfigurert deretter | Generelt egnet for enkel pek-og-velg-interaksjon |
| Berør input | Reagerer på endringer i kapasitans | Reagerer på trykk som påføres berøringsflaten |
| Brukeropplevelse | Ligner på moderne smarttelefoner og nettbrett | Praktisk for enkle, kontrollerte inndataoppgaver |
| Hanskeoperasjon | Krever kompatibel touch tuning og egnede hansker | Kan støtte mange hanske- og pekepennapplikasjoner, avhengig av design |
| Typiske bruksområder | Smarte hjemmepaneler, intercoms og interaktive terminaler | Utvalgte industrielle kontrollsystemer og spesialiserte inngangsenheter |
For et moderne smarthjem-grensesnitt med sveipenavigasjon og multi-touch-kontroller er PCAP ofte et passende utgangspunkt. For utstyr som betjenes med spesielle hansker eller pekepenner, kan trykkbasert motstandsberøring være verdt å vurdere.
Ingen av teknologiene er universelt overlegne. Det beste valget avhenger av brukergrensesnittet, dekselglasset, driftsmiljøet og nødvendig berøringsatferd. Se gjennom SKY-TDMs berøringspanel og skjermløsninger når du sammenligner tilgjengelige integrasjonsalternativer.
Skjermstørrelse alene avgjør ikke om en skjerm passer til et innebygd system. Kjøpere bør gjennomgå de optiske, elektriske, mekaniske og miljømessige spesifikasjonene sammen.
| Spesifikasjon | Publisert produktinformasjon | Hvorfor det betyr noe |
|---|---|---|
| Skjermstørrelse | 7 tommer | Bestemmer visningskategorien og tilgjengelig grensesnittplass. |
| Skjermteknologi | IPS LCD-skjerm i industrikvalitet | Støtter vidvinkelvisning for faste installasjoner. |
| Oppløsning | Bekreft den bestilte konfigurasjonen | Påvirker tekstklarhet, ikoner og grensesnittlayout. |
| Touch-teknologi | PCAP multi-touch | Støtter responsive interaktive grensesnitt. |
| Videogrensesnitt | HDMI | Kobler skjermen til kompatibelt vertsutstyr. |
| Berøringsgrensesnitt | USB | Overfører berøringsinndata til vertssystemet. |
| Strømforsyning | Bekreft kravene til den valgte modellen | Sikrer elektrisk kompatibilitet med utstyret. |
| Montering | Åpen ramme innebygd installasjon | Bestemmer kapslingsutskjæringer og mekanisk feste. |
| Tilpasning | Lysstyrke, glassbehandling, liming og mekaniske alternativer | Hjelper med å tilpasse skjermen til prosjektspesifikke krav. |
Før du bestiller, be om siste tekniske datablad og mekanisk tegning. Bekreft det aktive visningsområdet, generelle dimensjoner, monteringshullposisjoner, kabelklaring, strømkontakt og krav til vertsgrensesnitt.
Lysstyrken bør også samsvare med installasjonsmiljøet. Et standard innendørs kontrollpanel krever kanskje ikke samme luminans som en skjerm plassert nær et lyst vindu. SKY-TDM viser tilpasningsalternativer for høy lysstyrke på opptil 1000 nits for passende konfigurasjoner; den endelige verdien bør bekreftes for den valgte modellen.
OEM-utstyr deler sjelden identiske skapdimensjoner eller driftskrav. Tilpasning hjelper til med å justere skjermen med hele produktet i stedet for å tvinge ingeniører til å redesigne omkringliggende komponenter rundt en standardskjerm.
SKY-TDM tilbyr tilpasningsalternativer som kan omfatte:
Optisk binding, berøringsinnstilling og miljøvern bør ikke behandles som utskiftbare funksjoner. For eksempel kan liming forbedre den optiske ytelsen og bidra til å redusere plassen der støv eller fuktighet kan samle seg, men det etablerer ikke automatisk en bestemt IP-klassifisering eller gjør hele enheten vanntett.
For prosjektteam er den mest effektive tilnærmingen å definere den mekaniske tegningen, grensesnittkravene, mållysstyrken, berøringsatferden og driftsforholdene før du ber om en tilpasset prøve.
En strukturert evaluering bidrar til å forhindre kompatibilitetsproblemer under prototyping og masseproduksjon. Bruk følgende sjekkliste når du sammenligner leverandører og konfigurasjoner.
Disse trinnene er spesielt viktige for produkter som skal produseres over flere produksjonsserier. Tidlig validering kan redusere omarbeiding av kabinettet, integreringsforsinkelser og unngåelige endringer etter at produksjonen starter.
Dens primære fordel er kompakt, interaktiv integrasjon. Den åpne rammekonstruksjonen gjør det mulig for produsenter å bygge inn skjermen i tilpassede utstyrshus, mens berøringsfunksjonalitet gir direkte brukerkontroll uten å kreve et separat tastatur eller mus.
Ja. Tilgjengelige tilpasningsalternativer inkluderer mekaniske dimensjoner, monteringshullposisjoner, kabelarrangementer, dekkglass og utvalgte grensesnittfunksjoner. Del vedleggstegningen og installasjonskravene for å bekrefte gjennomførbarheten.
SKY-TDM spesifiserer monitoren for kontinuerlig drift i passende innebygde applikasjoner. Faktisk levetid og pålitelighet avhenger av den endelige konfigurasjonen, omgivelsestemperatur, strømforsyning, ventilasjon og driftsforhold. Bekreft de nødvendige valideringskriteriene før distribusjon.
Produktinformasjonen identifiserer HDMI-videoinngang og USB-berøringstilkobling som standard grensesnitt. Andre grensesnittkonfigurasjoner kan være tilgjengelige ved tilpasning. Bekreft kompatibilitet med den tiltenkte vertsmaskinvaren før du bestiller.
Tilpasning av lysstyrke er tilgjengelig, med alternativer for høy lysstyrke på opptil 1000 nits oppført for passende konfigurasjoner. Optisk binding og passende overflatebehandlinger kan også bidra til å forbedre lesbarheten. Faktisk ytelse avhenger av installasjonen, refleksjoner og omgivelseslys.
SKY-TDM identifiserer Windows-, Linux- og Android-kompatibilitet, med Raspberry Pi-baserte systemer som også støttes i passende konfigurasjoner. Sjekk vertens videoutgang, USB-berøringsstøtte, drivere og programvarekrav under integrasjonstesting.
Oppgi nødvendig mengde, applikasjon, oppløsning, lysstyrke, berøringsteknologi, grensesnittkrav, monteringstegninger, driftsmiljø og eventuelle tilpasningsbehov. Disse detaljene hjelper leverandøren med å anbefale en passende konfigurasjon og evaluere produksjonskravene.
En 7-tommers berøringsskjerm med åpen ramme er et praktisk valg for utstyrsprodusenter som trenger en kompakt interaktiv skjerm med fleksibel mekanisk integrasjon. Dens egnethet avhenger av mer enn skjermstørrelse: oppløsning, lysstyrke, berøringsteknologi, monteringsdimensjoner, grensesnitt og driftsforhold må alle stemme overens med det ferdige produktet.
Med IPS-skjermteknologi, PCAP multi-touch, HDMI-videoinngang, USB-berøringstilkobling og tilpasningsmuligheter, kan SKY-TDMs løsning støtte kontrollpaneler for smarte hjem, bygningsintercom, tilgangsterminaler og andre innebygde applikasjoner. Nøye spesifikasjonsgjennomgang og prøvetesting er fortsatt avgjørende for å oppnå pålitelig integrasjon.
Planlegger du en ny smart hjemmeterminal, intercomsystem eller industrielt kontrollgrensesnitt?Utforsk 7-tommers berøringsskjerm med åpen ramme ogkontakt ossfor å diskutere skjermspesifikasjonene dine, mekaniske tegninger, OEM-tilpasningskrav og prosjektplan. SKY-TDM kan hjelpe deg med å evaluere en passende skjermkonfigurasjon for ditt neste produktutviklingsprosjekt.
