Dette er en 2,1-tommers sirkulær berøringsskjerm spesielt designet for smarte husholdningsapparater og kompakte kontrollpaneler. SKY-TDM kan tilpasse skjermens berøringsskjerm i henhold til den faktiske strukturen til utstyret ditt og kravene til menneske-maskin interaksjon (HMI).
Denne 2,1-tommers sirkulære berøringsskjermløsningen har en oppløsning på 480x480 og en omtrentlig størrelse på 56,18 x 59,71 x 2,26 millimeter. Den er kompakt i strukturen. Den bruker ST7701-driver-IC og støtter RGB-grensesnitt (som kan tilpasses som MIPI-grensesnitt).
Vi tilbyr skreddersydde skjermløsninger for å møte dine kjernebehov og hjelper deg sømløst å integrere skjermkomponenter i den generelle industrielle designen til utstyret ditt.
Runde skjermer erstatter i økende grad tradisjonelle firkantede skjermer i smarte husholdningsapparater.
Sømløs industriell design: Sirkulære skjermer eliminerer den visuelle konflikten mellom en rektangulær skjerm og de buede, sylindriske formene som er vanlige i kaffemaskiner, luftrensere og smarthøyttalere. Skjermen integreres i produktsilhuetten i stedet for å bryte den.
Utskifting av knotter: Mange apparater bruker fortsatt fysiske dreieknapper for temperatur, hastighet eller modusvalg. En sirkulær berøringsskjerm kan kopiere knottens funksjon digitalt med dynamiske ikoner, justerbar følsomhet og ingen mekanisk slitasje, samtidig som den tilbyr mer informasjon enn en trykt skive.
Bedre bruk av kompakt plass: I små kontrollpaneler unngår en sirkulær layout bortkastede hjørneområder på rektangulære skjermer. Den 480 × 480 kvadratiske pikselmatrisen kartlegges naturlig til et rundt visningsområde, og utnytter det tilgjengelige visningsområdet fullt ut.
Sterkere visuelt fokus: Sirkulære grensesnitt trekker brukerens øye til midten av kontrollpanelet, som er ideelt for primære funksjoner som start/stopp, temperaturjustering eller modusvalg i smarte kaffemaskiner og kjøkkenapparater.
Konsekvent estetikk på tvers av produktlinjer: Apparatmerker kan standardisere på sirkulære skjermmoduler på tvers av flere produkter: kaffemaskiner, luftrensere, vaskemaskiner som skaper et enhetlig designspråk samtidig som de forenkler innkjøp og lagerbeholdning.
Touch + Display Integration: Kombinert med optisk binding og PCAP touch, blir en sirkulær skjerm til et forseglet frontpanel som er lett å rengjøre, kritisk for kjøkkenapparater som utsettes for fuktighet, fett og daglig rengjøring.
For smarte husholdningsapparater, sammenlignet med tradisjonelle luftgap-strukturer, gir optisk bonding en mer integrert skjermeffekt, som fremhever den førsteklasses følelsen av produktet.
Ved å sømløst feste berøringspanelet til skjermen, minimerer denne løsningen effektivt synlige lysrefleksjoner forårsaket av luftgapet og forhindrer fuktinntrengning i varierende fuktighetsnivåer. Det skaper en mye renere frontoverflate, noe som gjør den spesielt ideell for hjemmeprodukter med krevende estetiske krav.
Denne teknologien kan brukes bredt på tvers av ulike apparatdesigner, for eksempel smarte kaffemaskiner, luftrensere, kjøkkenapparater, vaskemaskinkontrollpaneler og smarte ovner.
Med et ekstremt kompakt mekanisk fotavtrykk på bare 56,18 × 59,71 × 2,26 mm, er 2,1 tommers sirkulær berøringsskjermløsning perfekt egnet for applikasjoner med strenge interne plassbegrensninger. Dens 480x480 oppløsning gir et firkantet brukergrensesnitt som sømløst integreres i sammenstillingen av kompakte kontrollpaneler.
Vi kan diskutere skreddersydde løsninger med våre kunder basert på følgende arbeidsflyt:
Skjermstørrelse → Berøringspanel → Dekkglass → Laminering → Grensesnittkonfigurasjon → Mekanisk struktur
Ulike prosjekter kan kreve varierende skjermdimensjoner, sideforhold, monteringsstrukturer eller berøringsløsninger skreddersydd for spesifikke brukstilfeller. Derfor anbefaler vi på det sterkeste å integrere tilpasset utvikling i det tidlige designstadiet av produktet ditt. Gjennom dybdekommunikasjon om dine spesifikke behov, kan vi tilby overlegne skreddersydde løsninger.
Denne 2,1-tommers sirkulære berøringsskjermløsningen støtter et I2C berøringsgrensesnitt, slik at berøringsfunksjonen kan integreres sømløst med kundens hovedkontrollsystem.
Når det gjelder skjermytelse, har skjermen en lysstyrke på 300 cd/m² og et kontrastforhold på 800:1. Den tilbyr brede visningsvinkler på opptil 80° i alle retninger, og gir muligheter for både RGB- og MIPI-skjermgrensesnitt.
| 1-2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15-16 | 17 | 18 | 19-22 | 23 | 24-30 |
| VCC | TILBAKESTILL | TE | GND | D0N | D0P | GND | D1N | D1P | GND | CLKN | CLKP | GND | NC | GND | LEDA | LEDK | IOVCC | NC |
| 1 | 2-3 | 4 | 5 | 6 | 7-8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16-21 | 22-27 | 28-33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
| LEDA | LEDK | GND | VCC | TILBAKESTILL | NC | SDA | SCK | CS | DCLK | DE | VS | HS | BO-B5 | G0-G5 | R0-R5 | GND | TP-INT | TP-SDA | TP-SCL | TP-RESET | TP-VCC | GND |
Disse enestående egenskapene legger et praktisk grunnlag for de interaktive grensesnittene til kompakte husholdningsapparater, og oppfyller fullt ut brukernes behov for menneske-maskin interaksjon (HMI).
Hver kundeenhet har et unikt skjermgrensesnitt og distinkt industriell design. For å betjene vår mangfoldige kundebase tilbyr vi omfattende OEM- og ODM-tilpasningstjenester. Vi kan diskutere skreddersydde løsninger basert på dine spesifikke krav, for eksempel tilpassede berøringspaneler, tilpasset dekkglass, ulike grensesnittalternativer, tilpassede FPC-kabler, logo-silketrykk og tilpasset lysstyrke og optiske parametere.

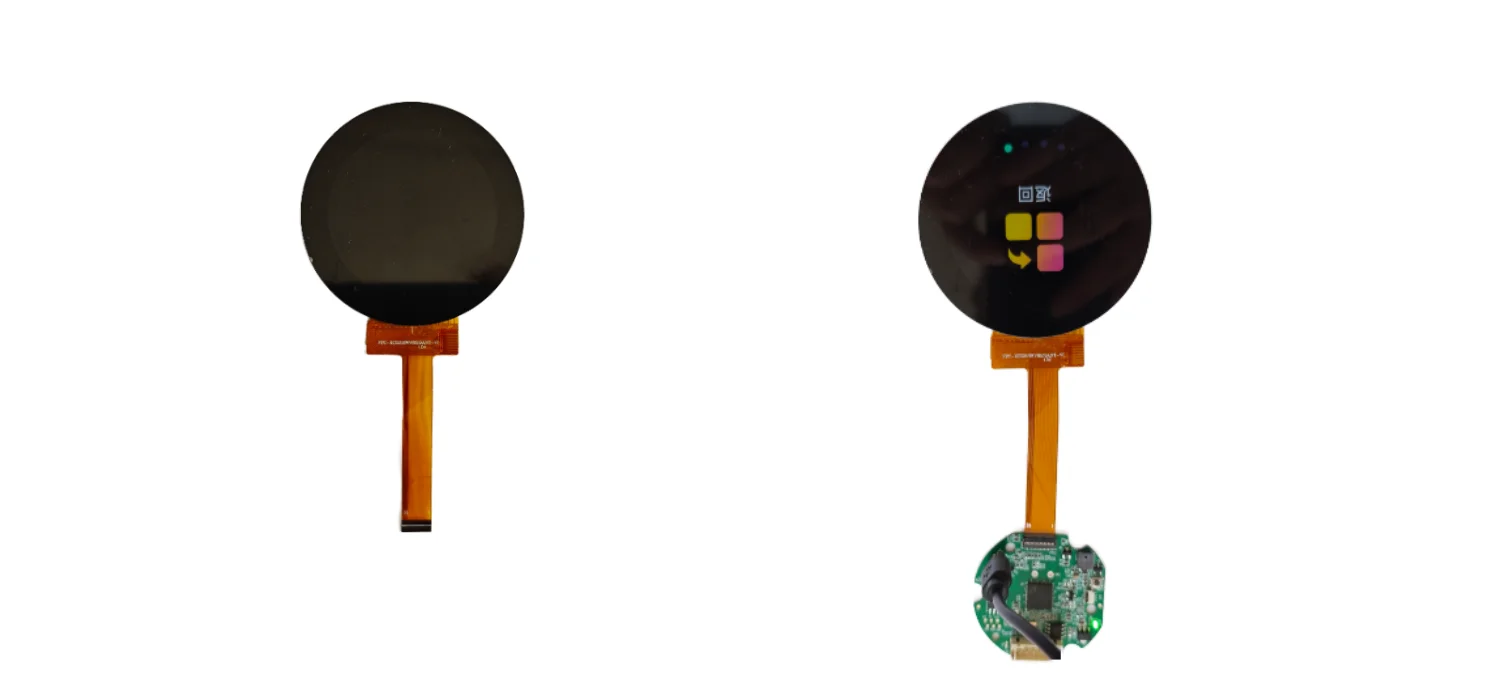

I tillegg til vår referanseløsning på 2,1 tommer sirkulær berøringsskjerm, tilbyr vi også integrerte skjermdriverkorttilpasningstjenester, inkludert alternativer som serieportkort.
1. Kravbekreftelse: Del skjermstørrelse, oppløsning, berøringsfunksjon og installasjonsplass.
2. Løsningsdesign: Vi foreslår berøringspanel, dekkglass og grensesnittkonfigurasjon.
3.Sample Development: Prototypemontering for din mekaniske og elektriske validering.
4. Designverifisering: Felles gjennomgang av passform, berøringsytelse og optisk effekt.
5. Masseproduksjon: Stabil batchforsyning med full inspeksjon før forsendelse.
Tidlig involvering anbefales: vi kan tilpasse skjermsammenstillingen til ditt industrielle design i stedet for å tvinge designet rundt en standardmodul.

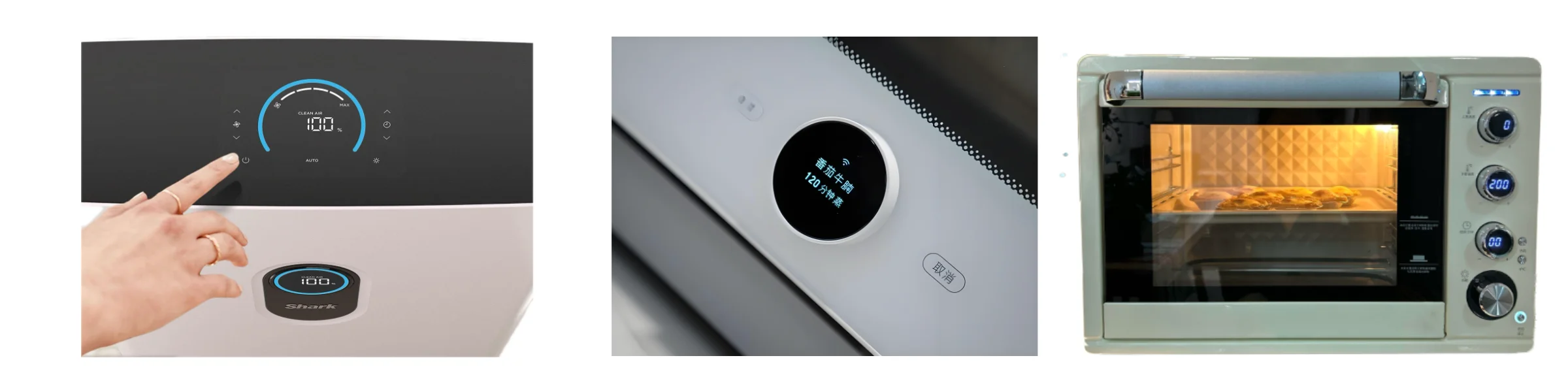

Våre skjermløsninger er allment anvendelige for ulike smarthus- og apparater, inkludert:
Smarte kaffemaskiner: Berøringskontroller gir et moderne og interaktivt brukergrensesnitt.
Luftrensere: Kompakte berøringsskjermer gir rask justering av ulike funksjoner.
Smarte kjøkkenapparater: For produkter som riskokere, ovner og vifter, tilbyr vi berøringsskjermer med dreieknappfunksjonalitet.
Vaskemaskiner og tørketromler: Skjermer muliggjør raskt valg av vaske- og tørkeprogrammer, samtidig som de gir en intuitiv oversikt over driftsstatusen.
For alle apparatkategoriene nevnt ovenfor kan vi oppfylle dine spesifikke spesifikasjonskrav.

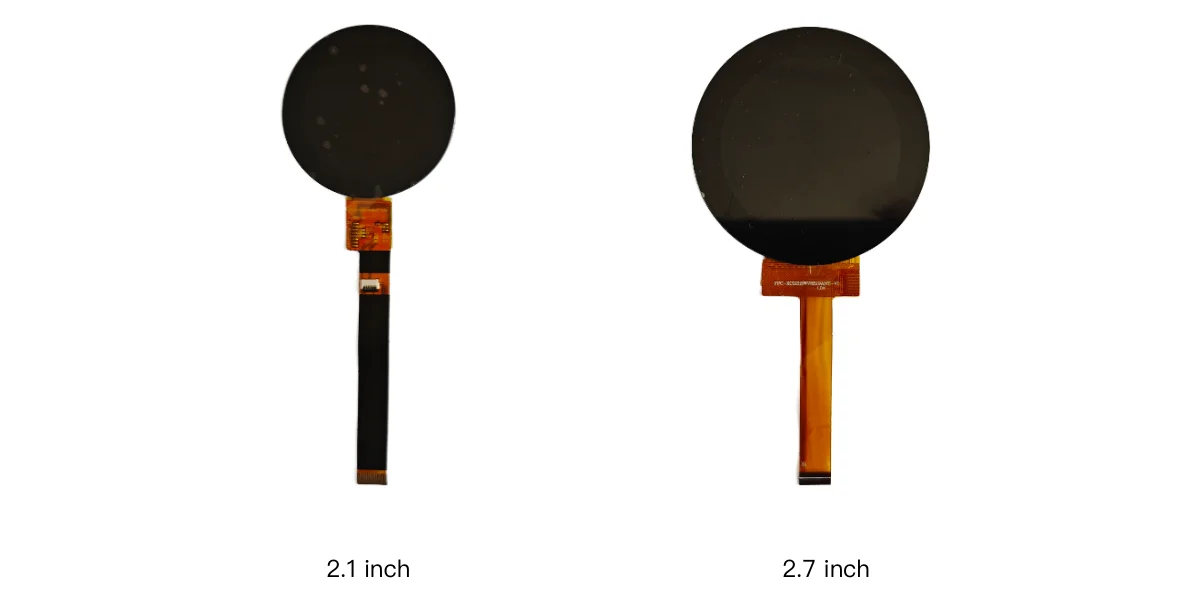

Nei, vi tilbyr et bredere utvalg av alternativer. I tillegg til 2,1-tommers-enheten tilbyr vi også 1,6-tommers, 2,7-tommers, 5-tommers og andre størrelser. Det spesifikke valget avhenger av produktkravene dine.
Ja. Berøringspaneler kan tilpasses fullstendig for å møte dine behov, inkludert den ytre formen, spesielle overflatebehandlinger for dekkglasset, FPC-kabeldesign og mer.
Ja. Vi kan levere LCD-modulen eller berøringspanelet separat. Vi støtter også en løsning hvor kun dekkglasset er laminert, uten berøringspanel.
Ja. Denne typen kompakt berøringsskjerm er egnet for applikasjoner som smarte kaffemaskiner, luftrensere, kjøkkenapparater og andre intelligente kontrollterminaler, underlagt de endelige applikasjonskravene.
Ja. Kunder kan diskutere tilpassede krav med oss, inkludert skjermstørrelse, berøringspanel, dekkglass, full laminering, grensesnitttype og mekanisk integrasjon.
Ideelt sett må du oppgi den nødvendige skjermstørrelsen, oppløsningen, berøringsfunksjonen, dimensjonene til dekkglasset, installasjonsplassen, grensesnittkravene, driftsmiljøet og anslått mengde. I tillegg vil det å levere produkttegninger eller 3D-husfiler være svært fordelaktig for vår mekaniske evaluering.
Hvis du utvikler et nytt husholdningsapparat, vil vi mer enn gjerne bli involvert helt i begynnelsen av designfasen for å evaluere dine generelle produktkrav.
SKY-TDM kan jobbe tett med kundene våre for å vurdere spesifikke behov, inkludert skjermstørrelse, berøringsløsning, dekkglass og tilpassede drivertavler. Denne samarbeidstilnærmingen bidrar til å skape et feilfritt ferdig produkt, og unngår behovet for å gå på akkord med det overordnede designet bare for å imøtekomme en uegnet standardstruktur.
Ta gjerne kontakt med oss når som helst for å diskutere dine kommende prosjekter.
