Når industrielt utstyr trenger fleksible videoinnganger og pålitelig TFT LCD-tilkobling,2-HDMI til LVDS TTL-grensesnitt AD-kortfraSKY-TDMgir en praktisk kontrollerløsning. Designet for industriell skjermintegrasjon, støtter den doble HDMI-innganger, LVDS- og TTL-utganger, konfigurerbar fastvare og LCD-paneler fra 7 til 32 tommer, og hjelper OEM-utviklere med å forenkle maskinvareintegrasjon og redusere utviklingsinnsatsen.
En skjermkontroller må gjøre mer enn å konvertere videosignaler. Den må matche LCD-grensesnittet, opprettholde stabil bildeoverføring, støtte den nødvendige paneltimingen og forbli pålitelig gjennom utstyrets livssyklus. De2-HDMI til LVDS TTL-grensesnitt AD-korter utformet rundt disse praktiske kravene. Ved å akseptere to HDMI-videokilder og tilby LVDS- eller RGB TTL-utgangsgrensesnitt, gir det utstyrsdesignere større fleksibilitet når de velger industrielle TFT LCD-paneler. Den konfigurerbare fastvaren kan også tilpasses oppløsning, timing, grensesnittdefinisjoner, bakgrunnslyskontroll, OSD-innstillinger og andre prosjektkrav. Dette gjør tavlen egnet for industriell automasjon, medisinsk utstyr, selvbetjente kiosker, digital skilting, transportutstyr og innebygde displaysystemer.
Innholdsfortegnelse
- Hva er et 2-HDMI til LVDS TTL-grensesnitt AD-kort?
- Hvorfor er doble HDMI-innganger viktige i industrielle skjermer?
- Hvordan forbedrer LVDS- og TTL-utganger LCD-kompatibiliteten?
- Hva er nøkkelfunksjonene å vurdere?
- Hvor kan denne skjermkontrolleren brukes?
- Hvordan forenkler det OEM-skjermintegrasjon?
- Teknisk oversikt over kontrollstyret
- Ofte stilte spørsmål
- Få en tilpasset industriell skjermløsning

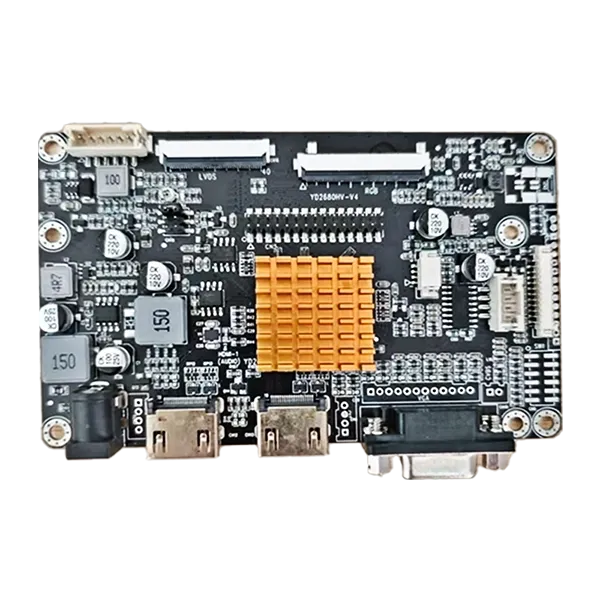

Hva er et 2-HDMI til LVDS TTL-grensesnitt AD-kort?
Et display AD-kort, vanligvis kalt et LCD-kontrollkort, fungerer som koblingspunktet mellom en videokilde og et LCD-panel. I industrielt utstyr kan videokilden gi et HDMI-signal mens det valgte TFT LCD-panelet kan kreve et LVDS- eller TTL-grensesnitt. Kontrolleren oversetter og behandler det innkommende videosignalet slik at det kan leveres til riktig LCD-grensesnitt.
De2-HDMI til LVDS TTL-grensesnitt AD-korter designet spesielt for denne typen integrasjon. Den støtter to HDMI-videoinnganger og kan gi LVDS- eller RGB TTL-utgang for kompatible industrielle TFT LCD-paneler. I henhold til produktspesifikasjonene kan den konfigureres for industrielle TFT-skjermer fra ca. 7 til 32 tommer, avhengig av de spesifikke panelkravene.
For OEM-prosjekter kan denne tilnærmingen redusere behovet for å redesigne hele skjermelektronikken når du endrer panelmodeller eller utstyrskonfigurasjoner. I stedet kan ingeniører velge en passende kontrollerkonfigurasjon og verifisere LCD-skjermens oppløsning, timing, grensesnittdefinisjon og strømkrav.
Hvorfor er doble HDMI-innganger viktige i industrielle skjermer?
Industrielle systemer bruker i økende grad flere videokilder. For eksempel kan en maskin trenge å vise informasjon fra en datamaskin samtidig som den mottar et signal fra et industrielt kamera, inspeksjonssystem, innebygd datamaskin eller sekundær prosesseringsenhet.
En kontroller med to HDMI-innganger gir en praktisk måte å koble til to digitale videokilder og bytte mellom dem. Dette kan gjøre systemarkitekturen mer fleksibel uten å kreve en ekstra ekstern svitsjenhet i hver applikasjon.
- Flere videokilder:To HDMI-innganger gir større systemfleksibilitet.
- Systemintegrasjon:Videokildebytte kan integreres i skjermarkitekturen.
- Utstyrsoppgraderinger:Eksisterende systemer kan tilpasses nye HDMI-baserte videokilder.
- Designfleksibilitet:Ingeniører kan bygge skjermsystemer rundt forskjellige kildekonfigurasjoner.
Denne funksjonen er spesielt nyttig for industrielle HMI-systemer, kontrollterminaler, inspeksjonsutstyr, kiosker og andre produkter der skjermkildefleksibilitet er viktig.
Hvordan forbedrer LVDS- og TTL-utganger LCD-kompatibiliteten?
LCD-paneler bruker ikke alle det samme elektriske grensesnittet. To vanlige grensesnitt i industrielle TFT-applikasjoner er LVDS og TTL/RGB. Å velge feil kontrollergrensesnitt kan føre til inkompatibilitet, ustabile bilder eller ekstra maskinvaredesign.
Støtte for både LVDS- og TTL-utgang gir systemdesignere flere muligheter når de velger kompatible LCD-paneler. Kontrollerens LVDS-tilkoblinger inkluderer dedikerte differensialsignalpar, mens TTL-grensesnittet gir RGB-data og synkroniseringssignaler for kompatible paneler.
| Grensesnitt | Typisk funksjon | Integrasjonsverdi |
|---|---|---|
| LVDS | Høyhastighets differensial LCD-dataoverføring | Passer for mange industrielle TFT LCD-paneler |
| TTL / RGB | Parallelle RGB-skjermdata og tidssignaler | Støtter kompatible TTL-grensesnitt TFT-paneler |
| HDMI | Digital videokildeinngang | Praktisk tilkobling til moderne videoutstyr |
Ingeniører bør alltid bekrefte nøyaktig LCD-modell, oppløsning, tidsparametere, spenningskrav, kontaktkonfigurasjon og pin-kartlegging før produksjon. Grensesnittkompatibilitet avhenger av den komplette panelspesifikasjonen i stedet for grensesnittnavnet alene.
Hva er nøkkelfunksjonene å vurdere?
Å velge en industriell LCD-kontroller krever mer enn å sjekke om inngangs- og utgangskontaktene fysisk stemmer overens. Elektriske spesifikasjoner, fastvarekonfigurasjon, paneltiming, krav til bakgrunnsbelysning og langsiktige forsyningshensyn kan alle påvirke prosjektets pålitelighet.
Doble HDMI-videoinnganger
To HDMI-innganger lar utstyrsdesignere koble til flere digitale videokilder og velge riktig kilde i henhold til systemkravene.
LVDS og TTL Output Support
Støtte for begge utgangstypene utvider utvalget av kompatible TFT LCD-paneler og kan redusere redesign av maskinvare når et OEM-prosjekt bruker forskjellige skjermkonfigurasjoner.
Fleksibel fastvarekonfigurasjon
Firmware kan tilpasses i henhold til LCD-oppløsning, tidsparametere, grensesnittdefinisjoner, OSD-krav, oppstartslogoer og andre applikasjonsspesifikke innstillinger. Dette er spesielt verdifullt for OEM- og ODM-utstyr der en standard kontrollerkonfigurasjon kanskje ikke er tilstrekkelig.
Industrielt orientert design
Brettet er beregnet for kontinuerlige industrielle applikasjoner, med designhensyn fokusert på stabil signalbehandling, interferensreduksjon, komponenttilgjengelighet og langsiktig drift.
Kompakt integrasjon
Et dedikert kontrollerkort kan forenkle den interne skjermarkitekturen til innebygd utstyr, og hjelpe ingeniører med å administrere LCD-tilkoblinger, bakgrunnslyskontroll, signalkonvertering og relaterte skjermfunksjoner innenfor en definert maskinvareplattform.
Hvor kan denne skjermkontrolleren brukes?
Fordi kontrolleren kombinerer HDMI-inngangsfleksibilitet med LVDS- og TTL LCD-utgangsalternativer, kan den betjene et bredt spekter av innebygde og industrielle skjermapplikasjoner.
| Søknad | Hvorfor kontrolleren er nyttig |
|---|---|
| Industriell automasjon | Kobler digitale videokilder med industrielle TFT-skjermpaneler |
| Medisinsk utstyr | Støtter tilpassede skjermkonfigurasjoner for spesialutstyr |
| Selvbetjeningskiosker | Gir fleksibel videoinngang og innebygd LCD-integrasjon |
| Digital skilting | Gjør det mulig for HDMI-baserte innholdskilder å drive kompatible LCD-paneler |
| Transportutstyr | Støtter innebygde skjermsystemer som krever stabil drift |
| Innebygde systemer | Tilbyr konfigurerbare grensesnitt for applikasjonsspesifikke skjermdesign |
Den riktige konfigurasjonen avhenger av utstyrets driftsmiljø, LCD-modell, videokilde, oppløsning, mekanisk plass og kraftarkitektur. Av denne grunn bør ingeniørverifisering fullføres før masseproduksjon.
Hvordan forenkler det OEM-skjermintegrasjon?
Skjermintegrering kan bli komplisert når et OEM-prosjekt krever at LCD-panelet, berøringsskjermen, kontrolleren, kabler, fastvare, bakgrunnsbelysning og mekanisk struktur fungerer sammen. Et kontrollerkort som kan konfigureres rundt mål-LCD-en kan redusere noen av disse integreringsutfordringene.
SKY-TDM tilbyr skjermingeniørtjenester som dekker LCD-valg, kontrollerkonfigurasjon, berøringsskjermtilpasning, optisk binding, dekkglass, grensesnittkabler og relaterte skjermintegrasjonskrav. Kvalitetsstyringssystemene inkluderer ISO 9001, ISO 13485 og IATF 16949-sertifiseringer, mens kontrolltavler gjennomgår funksjonelle tester før forsendelse i henhold til selskapets produktinformasjon.
For OEM- og ODM-kunder kan teknisk støtte omfatte:
- LCD-oppløsning og tidskonfigurasjon
- LVDS pin mapping og TTL timing justering
- Firmwareoptimalisering
- Bakgrunnslys og lysstyrkekontroll
- OSD-språkkonfigurasjon
- Tilpasning av oppstartslogo
- Kabelpinne og kontaktkonfigurasjon
- Krav til mekanisk montering
- Matchende LCD og berøringspanel
Denne integrerte tilnærmingen kan være spesielt verdifull for prosjekter der skjermkompatibilitet og langsiktig komponenttilgjengelighet er viktige designhensyn.
Teknisk oversikt over kontrollstyret
Tabellen nedenfor oppsummerer viktige egenskaper ved denne kontrollerløsningen og forklarer deres praktiske relevans under utvikling av skjermsystem.
| Spesifikasjon / funksjon | Tilgjengelig konfigurasjon | Teknisk fordel |
|---|---|---|
| Videoinnganger | 2 × HDMI | Støtter flere digitale videokilder |
| LCD-utganger | LVDS og TTL/RGB | Utvider kompatible LCD-valg |
| LCD-størrelsesområde | Omtrent 7–32 tommer | Egnet for ulike industrielle visningsformater |
| Fastvare | Konfigurerbar | Støtter prosjektspesifikke visningsparametere |
| LVDS-kontakt | JST 2×15 pins | Gir differensielle visningssignaltilkoblinger |
| LVDS FFC | 40-pinner, 0,5 mm | Støtter kompatible LCD-paneltilkoblinger |
| TTL T-CON | 50-pinners FFC | Gir RGB- og tidssignaltilkoblinger |
| Bakgrunnsbelysningsgrensesnitt | PH2.0 6-pins | Støtter kompatibel baklysstyrke og kontroll |
De faktiske pinnedefinisjonene og den elektriske konfigurasjonen bør alltid kontrolleres mot mål-LCD-dataarket. For eksempel bruker LVDS-grensesnittet differensielle TX-signalpar, mens TTL-grensesnittet inkluderer RGB-data, DE, VS, HS, DCLK og relaterte kontrollsignaler. Riktig pin-kartlegging er avgjørende for vellykket integrasjon.
Ofte stilte spørsmål
1. Hvilke LCD-paneler kan kobles til denne kontrolleren?
Kontrolleren kan konfigureres for et bredt spekter av industrielle TFT LCD-paneler ved bruk av kompatible LVDS- eller TTL-grensesnitt. Paneler i området ca. 7–32 tommer kan støttes avhengig av den spesifikke modellen og elektriske krav. Ved å oppgi LCD-modellnummeret kan ingeniørteamet verifisere kompatibiliteten.
2. Kan fastvaren tilpasses for et OEM-prosjekt?
Ja. Fastvaretilpasning kan dekke LCD-oppløsning, tidsparametere, grensesnittdefinisjoner, OSD-innstillinger, oppstartslogoer og andre prosjektspesifikke krav.
3. Støtter brettet både LVDS og TTL LCD-paneler?
Ja. Kontrolleren er designet for å gi både LVDS- og RGB TTL-utgangsalternativer, slik at den kan støtte forskjellige kompatible industrielle TFT LCD-konfigurasjoner.
4. Kan to HDMI-kilder kobles til samtidig?
Brettet har to HDMI-inngangsgrensesnitt, slik at to kompatible digitale videokilder kan integreres i skjermsystemet med kildevalg i henhold til den konfigurerte applikasjonen.
5. Er denne kontrolleren egnet for kontinuerlige industrielle applikasjoner?
Produktet er designet for industrielle applikasjoner og kontinuerlig drift, med vekt på stabil signalbehandling, interferenskontroll, industriorienterte komponenter og langsiktige forsyningshensyn.
6. Kan SKY-TDM levere en komplett skjermenhet?
Ja. SKY-TDM kan støtte bredere skjermintegrasjonskrav, inkludert industrielle LCD-paneler, kapasitive eller resistive berøringsskjermer, kontrollerkort, grensesnittkabler, optisk binding, dekkglass og relaterte OEM/ODM-ingeniørtjenester.
Få en tilpasset industriell skjermløsning
Å velge riktig LCD-kontroller er et viktig skritt i å bygge et stabilt industrielt displaysystem. Med doble HDMI-innganger, LVDS- og TTL-utgangskompatibilitet, konfigurerbar fastvare og teknisk støtte for LCD-matching og integrasjon, kan denne kontrolleren hjelpe OEM-utviklere med å lage skjermsystemer rundt deres spesifikke tekniske krav. Hvis du vurderer et nytt industrielt HMI, medisinsk utstyr, kiosk, transportdisplay eller innebygd utstyrsprosjekt, kan du lære mer om 2-HDMI til LVDS TTL Interface AD Board ogkontakt ossmed din LCD-modell, oppløsning, grensesnitttype, mengde og prosjektkrav. SKY-TDM kan hjelpe med å verifisere kompatibilitet og utvikle en praktisk skjermløsning for din applikasjon.
