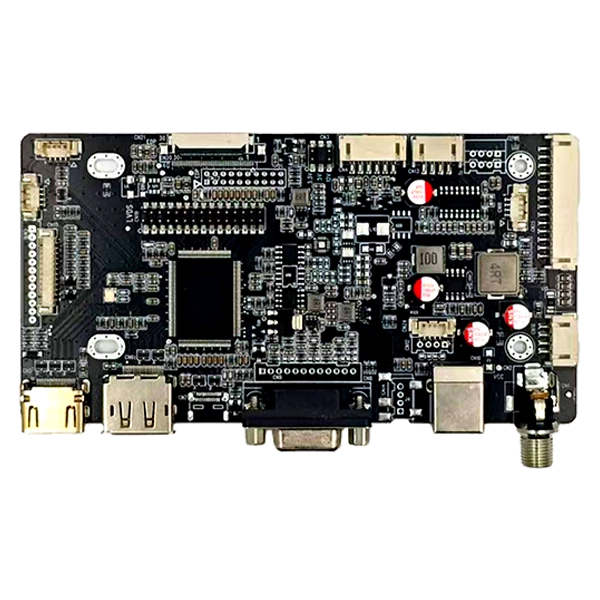

SKY-TDMutviklerHDMI og DP og VGA og Type C til LVDS EDP-grensesnitt AD-kortfor å hjelpe OEM-er, systemintegratorer og industrielt utstyrsprodusenter med å koble flere videokilder med LVDS- eller eDP LCD-paneler gjennom én fleksibel skjermkontroller. Ved å kombinere HDMI-, DisplayPort-, VGA- og USB Type-C-innganger med flere LCD-utgangskonfigurasjoner, kan kortet redusere maskinvarekompleksiteten samtidig som det støtter krevende innebygde skjermapplikasjoner.
Moderne industrielle skjermsystemer må ofte fungere med forskjellige vertsdatamaskiner, grafiske grensesnitt og LCD-paneler. Å bruke en separat kontroller for hvert grensesnitt kan øke ingeniørarbeidet, lagerkravene og integreringstiden. Et LCD-driverkort med flere grensesnitt gir en mer praktisk tilnærming ved å kombinere flere videoinnganger og skjermutganger i ett kretskort av industrikvalitet.
HDMI-, DP-, VGA- og Type-C-grensesnittkonfigurasjonen støtter et bredt spekter av vertsplattformer, mens LVDS- og eDP-utganger gjør kontrolleren egnet for forskjellige TFT LCD-arkitekturer. Brettet støtter konfigurerbar panelspenning, bakgrunnsbelysning, industrielle driftstemperaturer og OEM/ODM-ingeniørtjenester, noe som gjør det egnet for industrielle HMI-er, CNC-utstyr, medisinsk utstyr, kiosker, maskinsynssystemer og innebygde skjermer.
Innholdsfortegnelse
Hvorfor trenger industrielle skjermer flere videogrensesnitt?
Hvordan kobler kontrollkortet sammen forskjellige skjermgrensesnitt?
Hva er hovedfunksjonene til Interface AD Board?
Hva er de viktigste tekniske spesifikasjonene?
Hvor kan denne skjermkontrolleren brukes?
Hvordan forbedrer OEM- og ODM-støtte skjermintegrering?
Hvordan bør ingeniører velge riktig skjermkontroller?
Hvorfor trenger industrielle skjermer flere videogrensesnitt?
Industrielle skjermprosjekter følger sjelden en enkelt maskinvarearkitektur. En maskin kan bruke en industriell datamaskin med DisplayPort, en annen kan stole på HDMI, mens eldre utstyr fortsatt kan bruke VGA. På skjermsiden kan LCD-modulen bruke LVDS eller eDP avhengig av generasjon, oppløsning, størrelse og design.
Dette skaper en felles ingeniørutfordring: videokilden og LCD-panelet bruker ikke nødvendigvis samme grensesnittstandard. Uten en fleksibel kontroller kan ingeniører trenge forskjellige konverteringskort for forskjellige prosjekter.
En skjermkontroller med flere innganger kan forenkle denne arkitekturen ved å støtte:
- HDMI-videokilder for vanlige digitale vertssystemer.
- DisplayPort for moderne industrielle datamaskiner og innebygde plattformer.
- VGA for eldre datamaskiner og utstyrsoppgraderinger.
- USB Type-C med DP Alt-modus for kompatible kompakte dataplattformer.
- LVDS-utganger for kompatible industrielle TFT LCD-paneler.
- eDP-utganger for nyere høyytelses LCD-arkitekturer.
For OEM-prosjekter kan denne fleksibiliteten bidra til å redusere behovet for å redesigne skjermelektronikken hver gang vertsplattformen endres.
Hvordan kobler kontrollkortet sammen forskjellige skjermgrensesnitt?
Den grunnleggende rollen til en LCD-driver eller AD-kort er å motta videoinformasjon fra en vertsenhet, behandle signalet og levere et passende displaysignal til det valgte LCD-panelet. Grensesnittet på vertssiden og grensesnittet på panelet trenger ikke å være identiske.
I denne konfigurasjonen fungerer HDMI, DP, VGA og Type-C som videoinngangsalternativer. Kontrolleren behandler disse signalene og gir LVDS- eller eDP-utgang i henhold til den tilkoblede panelarkitekturen.
Kortet støtter tokanals 8-biters LVDS og flere eDP-konfigurasjoner, inkludert 20-pinners, 30-pinners og 40-pinners FPC-alternativer. Dette gjør panelkompatibilitet til en viktig del av systemintegrasjonen. Ingeniører bør verifisere LCD-modell, oppløsning, grensesnitttype, pindefinisjon, panelspenning, krav til bakgrunnsbelysning og fastvarekonfigurasjon før produksjon.
For eksempel kan en systemintegrator som oppgraderer en eldre VGA-basert industrimaskin potensielt beholde den eksisterende LCD-arkitekturen mens han bruker en kontroller som aksepterer VGA-inngang. Omvendt kan et nytt innebygd system bruke HDMI, DP eller kompatibel Type-C-inngang mens du kjører et eDP-panel.
Hva er hovedfunksjonene til Interface AD Board?
1. Flere videoinngangsalternativer
Brettet kombinerer HDMI, DisplayPort, VGA og USB Type-C videoinnganger. Denne flergrensesnittarkitekturen gir utstyrsutviklere mer frihet når de velger industrielle datamaskiner, innebygde kort og vertsenheter.
2. LVDS- og eDP-skjermkompatibilitet
Støtte for både LVDS og eDP gjør kontrolleren egnet for ulike generasjoner av TFT LCD-teknologi. De tilgjengelige konfigurasjonene inkluderer to-kanals 8-biters LVDS samt 20-pinners, 30-pinners og 40-pinners eDP-grensesnitt.
3. Fleksibel strømkonfigurasjon
Kontrolleren støtter panelspenningsalternativer på 3,3V, 5V og 12V. Utgangsalternativer for bakgrunnsbelysning inkluderer 5V, 12V og 24V. Denne fleksibiliteten er nyttig når du integrerer LCD-moduler med forskjellige elektriske krav.
4. Industriell driftsevne
Det angitte driftstemperaturområdet er -20°C til 80°C. Designet inneholder også komponenter av industrikvalitet, lav-rippel effektdesign og forbedret ESD-beskyttelse for krevende utstyrsmiljøer.
5. Bildebehandling og utvidelsesfunksjoner
Produktinformasjonen spesifiserer innebygd DDR-minne, FRC-behandling og 180° bilderotasjon. Disse funksjonene kan være verdifulle i innebygde skjermer der bildeorientering og visningsbehandling må tilpasses den fysiske installasjonen.
Hva er de viktigste tekniske spesifikasjonene?
Følgende tabell oppsummerer de primære spesifikasjonene som er tilgjengelige for denne skjermkontrolleren med flere grensesnitt:
| Punkt | Spesifikasjon |
|---|---|
| Videoinngang | HDMI, DisplayPort (DP), VGA, Type-C |
| Vis utgang | LVDS og eDP |
| eDP-grensesnitt | 20-pinners / 30-pinners / 40-pinners FPC |
| LVDS-utgang | To-kanals 8-biters LVDS |
| Panelspenning | 3,3V / 5V / 12V |
| Utgang for bakgrunnsbelysning | 5V / 12V / 24V |
| Lydforsterker | 3W × 2 |
| Inngangsspenning | 8V–28V |
| Driftstemperatur | -20°C til 80°C |
Fordi LCD-paneler kan ha forskjellige pin-definisjoner selv når de bruker samme generelle grensesnittstandard, bør ingeniører behandle spesifikasjonene som et utgangspunkt for kompatibilitetsverifisering i stedet for å anta at hvert panel er direkte utskiftbart.
Hvor kan denne skjermkontrolleren brukes?
Kombinasjonen av flere videoinnganger og LVDS/eDP-utganger gjør denne typen kontroller egnet for et bredt spekter av industrielle og innebygde skjermapplikasjoner.
Industrielle HMI-terminaler
Menneske-maskin-grensesnitt må ofte fungere kontinuerlig mens industrielle datamaskiner kobles til TFT LCD-skjermer. Fleksible videoinngangsalternativer forenkler valg av maskinvareplattform og utstyrsoppgraderinger.
CNC maskingrensesnitt
CNC-systemer kan bruke forskjellige generasjoner av datamaskinvare. En kontroller med flere grensesnitt kan hjelpe til med å koble eldre eller moderne videokilder med passende LCD-paneler.
Displayer for medisinsk utstyr
Medisinsk diagnose- og laboratorieutstyr kan kreve stabil skjermdrift og nøye tilpassede LCD-konfigurasjoner. Panelkompatibilitetstesting og tilpassede skjermparametere kan derfor være viktige under integrasjon.
Maskinsynssystemer
Maskinsynsutstyr kombinerer vanligvis industrielle datamaskiner, kameraer, prosesseringsenheter og operatørskjermer. Fleksible videogrensesnitt gjør at skjermdelsystemet kan tilpasses forskjellige vertskonfigurasjoner.
Skjermer og kiosker med åpen ramme
Selvbetjente terminaler, kiosker og skjermer med åpen ramme kan bruke forskjellige LCD-størrelser og vertsplattformer. En konfigurerbar kontroller kan hjelpe produsenter med å standardisere deler av skjermarkitekturen på tvers av produktvarianter.
Hvordan forbedrer OEM- og ODM-støtte skjermintegrering?
Å velge et LCD-driverkort handler ikke bare om kontakttypen. Vellykket integrasjon avhenger av å matche kontrolleren med nøyaktig LCD-panel og systemarkitektur.
For OEM- og ODM-prosjekter kan ingeniørstøtte omfatte:
- Verifisering av LCD-panelkompatibilitet.
- Firmware optimering og justering.
- EDID modifikasjon.
- Innstilling av bakgrunnslysparametere.
- Tilpasset LVDS- og eDP-kabeldesign.
- PCB-logotrykk for tilpasset utstyr.
- Panelspenning og bakgrunnsbelysning samsvarer.
Disse tjenestene kan være spesielt verdifulle når en kunde trenger en tilpasset skjermsammenstilling i stedet for et generisk kontrollerkort. I stedet for å behandle LCD-skjermen, driverkortet, kabelen og bakgrunnsbelysningen som uavhengige komponenter, kan hele displaysystemet vurderes som en integrert løsning.
For et tilpasset prosjekt bør kjøpere forberede LCD-modellnummeret, nødvendig videoinngang, inngangseffekt, krav til bakgrunnsbelysning, estimert årlig mengde og eventuelle fastvare- eller OEM-krav før teknisk evaluering.
Hvordan bør ingeniører velge riktig skjermkontroller?
Før du kjøper et kontrollerkort, bør ingeniører verifisere flere tekniske parametere i stedet for å velge et kort utelukkende i henhold til den eksterne kontaktens utseende.
- Bekreft LCD-grensesnittet.Bestem om panelet bruker LVDS eller eDP og identifiser den nøyaktige konfigurasjonen av kontakten og pinnene.
- Sjekk panelspenningen.Kontroller om LCD-en krever 3,3V, 5V eller 12V.
- Bekreft bakgrunnsbelysningen.Bekreft nødvendig bakgrunnslysspenning, aktiveringssignal og PWM-krav.
- Sjekk videokilden.Identifiser om verten bruker HDMI, DP, VGA eller kompatibel Type-C DP Alt-modus.
- Bekreft oppløsning og timing.Kontrollerens fastvare må være kompatibel med målpanelets skjermparametere.
- Evaluer driftsmiljøet.Krav til temperatur, ESD, kraftstabilitet og kontinuerlig drift bør vurderes for industrielt utstyr.
- Diskuter tilpasningskrav.For OEM-produksjon bør kabelkonfigurasjon, fastvare, PCB-merking og paneltilpasning bekreftes før masseproduksjon.
Denne sjekklisten bidrar til å redusere kompatibilitetsproblemer under prototypetesting og produksjonsdistribusjon.
Ofte stilte spørsmål
Q1: Støtter brettet både LVDS og eDP LCD-paneler?
Ja. Kontrolleren er designet for å støtte både LVDS og eDP TFT LCD-paneler. De tilgjengelige konfigurasjonene inkluderer tokanals 8-biters LVDS og eDP-alternativer med 20-pinners, 30-pinners og 40-pinners FPC-grensesnitt.
Q2: Hvilke videoinnganger støttes?
Brettet støtter HDMI, DisplayPort, VGA og USB Type-C videoinngang. Type-C-videodrift avhenger av vertsenheten som støtter riktig DisplayPort Alt Mode-funksjonalitet.
Q3: Hvilke panelspenninger er tilgjengelige?
De spesifiserte panelspenningsalternativene er 3,3V, 5V og 12V. Den riktige innstillingen bør velges i henhold til spesifikasjonene for LCD-skjermen.
Q4: Kan kontrolleren tilpasses for et OEM-prosjekt?
Ja. Tilpasningsstøtte kan inkludere LCD-kompatibilitetsverifisering, fastvareoptimalisering, EDID-modifisering, bakgrunnsbelysningsparameterinnstilling, tilpassede LVDS/eDP-kabler og print av PCB-logo.
Q5: Hvilken informasjon bør gis før du ber om et tilbud?
Det anbefales å oppgi LCD-panelmodellen, ønsket videoinngang, inngangsspenning, krav til bakgrunnsbelysning, forventet årlig mengde og eventuelle OEM- eller fastvaretilpasningskrav. Disse detaljene lar ingeniørteamet evaluere kompatibiliteten mer nøyaktig.
Siste takeaway
En fleksibel multi-grensesnitt skjermkontroller kan forenkle forbindelsen mellom moderne og eldre videokilder og ulike generasjoner industrielle TFT LCD-paneler. Med HDMI-, DisplayPort-, VGA- og Type-C-innganger kombinert med LVDS- og eDP-utganger, kan løsningen støtte et bredt spekter av industrielle HMI-, CNC-, medisinsk-, kiosk-, transport- og innebygde skjermapplikasjoner. Den konfigurerbare panelkraften, alternativene for bakgrunnsbelysning, industriell temperaturområde og OEM/ODM-ingeniørtjenester støtter ytterligere tilpassede skjermprosjekter.
Hvis du utvikler en industriell skjerm, oppgraderer et eksisterende LCD-system, eller ser etter en pålitelig kontrollerløsning for OEM-produksjon, oppgi LCD-modellen og grensesnittkravene til SKY-TDM.Kontakt ossmed panelspesifikasjoner, applikasjonskrav og forventet mengde for å diskutere kompatibilitet, tilpasningsmuligheter og en passende skjermkontrollerløsning for prosjektet ditt.
