Artikkelsammendrag:Etter hvert som industrielle skjermsystemer utvikler seg, står ingeniører ofte overfor en praktisk utfordring: å koble moderne LVDS-signalkilder med TFT LCD-paneler som fortsatt er avhengige av TTL/RGB-grensesnitt. DeLVDS til TTL signalkonverteringskortfraSKY-TDMgir en praktisk bro mellom disse to skjermteknologiene, og hjelper utstyrsprodusenter å gjenbruke eksisterende LCD-paneler samtidig som de reduserer redesignkostnader, utviklingstid og integreringskompleksitet. Med industrielt PCB-design, stabil signaloverføring, integrert LED-bakgrunnslysdrift, justerbar VCOM og tilpasningsstøtte, er denne typen konverteringskort egnet for industrielle HMI-er, medisinsk utstyr, innebygde systemer, transportutstyr og andre skjermapplikasjoner.

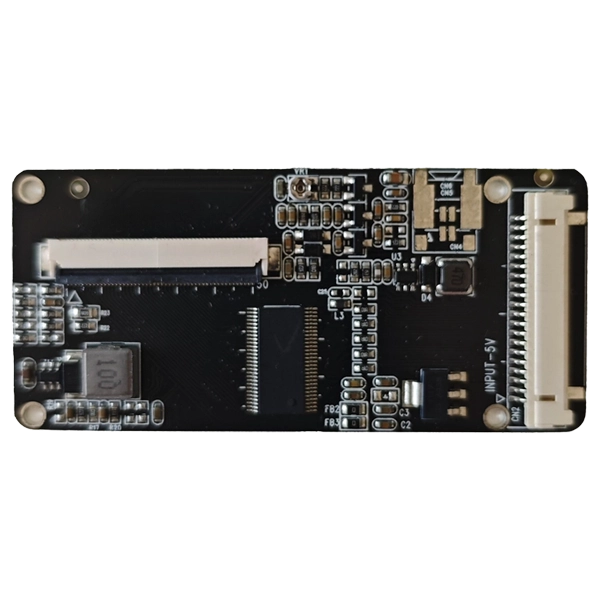

AnLVDS til TTL signalkonverteringskorter en skjermgrensesnittkrets designet for å konvertere LVDS differensielle visningssignaler til TTL/RGB parallelle signaler som kreves av kompatible TFT LCD-paneler. Denne funksjonen blir spesielt viktig når en industriell datamaskin, innebygd kontroller eller skjermkilde gir en LVDS-utgang mens det valgte LCD-panelet bruker et TTL/RGB-grensesnitt.
I stedet for å erstatte et ellers passende LCD-panel eller redesigne et helt kontrollsystem, kan ingeniører introdusere et konverteringskort mellom signalkilden og skjermen. Denne tilnærmingen kan være spesielt verdifull for oppgraderinger av eldre utstyr, tilpassede industrielle skjermer og prosjekter der eksisterende LCD-beholdning må forbli i bruk.
SKY-TDMs løsning er designet rundt industriell skjermintegrasjon. Standardkonfigurasjonen støtter en8-biters LVDS-inngangog a50-pinners TTL/RGB LCD-utgang, med en 5V inngangsforsyning, integrert LED-driver, VCOM-justering og et driftstemperaturområde på-20°C til +70°C.
Skjermgrensesnitt er ikke alltid utskiftbare. LVDS og TTL/RGB bruker forskjellige metoder for å overføre bildedata, noe som betyr at en direkte tilkobling vanligvis ikke er mulig når kilden og LCD-panelet bruker forskjellige grensesnittarkitekturer.
Dette skaper flere utfordringer for produsenter av OEM-utstyr:
Et riktig konstruert konverteringskort adresserer grensesnittmisforholdet samtidig som resten av skjermarkitekturen holdes relativt uendret. For produsenter som oppgraderer eldre utstyr, kan dette gi en mer effektiv vei enn å redesigne hele skjermsystemet.
Signalintegritet er en av de viktigste faktorene i skjermkonvertering. Optimalisert differensialruting bidrar til å redusere signalforvrengning og støtter stabil bildeoverføring mellom LVDS-kilden og konverteringskretsene.
Industrielt utstyr opererer ofte ved siden av motorer, vekslende strømforsyninger, kommunikasjonsenheter og andre kilder til elektromagnetisk interferens. En nøye designet PCB-layout og kraftarkitektur kan bidra til å redusere uønsket interferens og forbedre den generelle systemstabiliteten.
Brettet har et TTL/RGB 50-pins LCD-grensesnitt for kompatible TFT-paneler. Grensesnittet inkluderer RGB-data, synkroniseringssignaler, klokke, strømrelaterte signaler, VCOM, tilbakestilling og andre skjermkontrollforbindelser.
En integrert LED-bakgrunnsbelysningsdriver bidrar til å forenkle den generelle skjermarkitekturen. I stedet for å hente inn flere uavhengige kretser, kan utstyrsprodusenter integrere konverterings- og bakgrunnsbelysningsfunksjonene i en mer kompakt skjermløsning.
VCOM-justering gir ekstra fleksibilitet når du matcher brettet med forskjellige LCD-paneler. Ingeniører kan finjustere skjermkonfigurasjonen for å oppnå passende bildeytelse for det valgte panelet.
Skjermintegrasjonsprosjekter krever ofte tilpassede kontakter, pindefinisjoner, kabellengder, monteringsplasseringer, fastvarekonfigurasjoner eller LCD-tidsparametere. En produsent av konverteringskort som er i stand til å tilpasse disse elementene, kan redusere integreringsarbeidet for OEM-kunder betydelig.
Tabellen nedenfor oppsummerer den typiske konfigurasjonen av SKY-TDMLVDS til TTL signalkonverteringskort. Faktiske spesifikasjoner kan variere i henhold til valgt LCD-panel og tilpassede prosjektkrav.
| Punkt | Typisk spesifikasjon |
|---|---|
| Inndatagrensesnitt | LVDS, 8-bit |
| LCD-utgangsgrensesnitt | TTL/RGB, 50-pinners |
| Inngangsspenning | 5V |
| Driver for bakgrunnsbelysning | Integrert LED-driver |
| VCOM-justering | Støttes |
| Driftstemperatur | -20°C til +70°C |
| Tilpasset design | Støttes |
| Typisk LVDS-kontakt | HRS DF14-20 / DF19-20 grensesnitt |
| LCD-kontakt | TTL FFC 50-pinners |
For ingeniørprosjekter bør grensesnittspesifikasjonen alltid kontrolleres mot det eksakte databladet for LCD-panelet. Pinnetelling alene garanterer ikke kompatibilitet fordi signaldefinisjoner, spenningskrav, timing, orientering og kontakttilordninger kan variere mellom paneler.
Fleksibiliteten til LVDS-til-TTL-konvertering gjør denne teknologien nyttig på tvers av en rekke industrielle og innebygde skjermprosjekter.
For eksempel kan en utstyrsprodusent ha et velprøvd 50-pinners TTL LCD-panel allerede integrert i en etablert maskin. Hvis erstatningskontrolleren gir ut LVDS i stedet for TTL/RGB, kan et konverteringskort gi en grensesnittbro uten at produsenten må bytte ut hele skjermenheten.
Å velge et konverteringskort bør begynne med LCD-panelet i stedet for bare den ønskede kontakttypen. Ingeniører bør samle inn hele panelgrensesnittinformasjonen før de legger inn en bestilling.
Sjekk om kilden gir en- eller tokanals LVDS, bitdybden, signaltiming, spenningskrav og kontaktkonfigurasjon. SKY-TDMs standardløsning støtter enkeltkanals 8-biters LVDS-inngang, mens tilpassede design kan evalueres for ulike krav.
En 50-pinners TTL-kontakt betyr ikke nødvendigvis at hver LCD bruker samme pinout. RGB-data, HSYNC, VSYNC, DE, DCLK, VCOM, strøm, bakgrunnsbelysning og kontrollsignaler bør sammenlignes nøye med konverteringskortdefinisjonen.
LCD-oppløsning, pikselklokke, horisontal timing, vertikal timing og synkroniseringskrav bør samsvare med brettkonfigurasjonen. Fastvare- eller maskinvarejusteringer kan være nødvendig for forskjellige LCD-modeller.
Koblingsposisjon, kabellengde, PCB-dimensjoner, monteringshull og tilgjengelig installasjonsplass bør vurderes under valgstadiet. Et kompakt tilpasset PCB kan forenkle integrering i utstyr med begrenset intern plass.
For industriprosjekter er det første utvalget bare en del av anskaffelsesbeslutningen. Kjøpere bør også evaluere teknisk støtte, tilpasningsmuligheter, kvalitetskontroll, prøvetesting, produksjonskapasitet og langsiktig produkttilgjengelighet.
For industrielle kjøpere går verdien av et konverteringskort utover grunnleggende signalkonvertering. SKY-TDM posisjonerer sin løsning som en del av en bredere industriell skjermintegrasjonstjeneste, som støtter OEM- og ODM-prosjekter fra kompatibilitetsevaluering til produksjon.
Viktige fordeler inkluderer:
Denne one-stop-tilnærmingen kan være spesielt nyttig for OEM-produsenter som trenger et konverteringskort tilpasset en spesifikk LCD i stedet for et generisk utviklingskort. Ved å bekrefte LCD-modellen, grensesnittdefinisjonen, oppløsningen, koblingen og mekaniske krav i begynnelsen av prosjektet, kan ingeniører redusere kompatibilitetsrisikoen før masseproduksjon.
Standardløsningen er designet for kompatible TFT LCD-paneler som bruker et 50-pinners TTL/RGB-grensesnitt. Nøyaktig kompatibilitet avhenger av LCD-skjermens pindefinisjon, timing, oppløsning, spenning og andre elektriske krav.
Ja. For OEM- og ODM-prosjekter kan koblingstyper, pinnetilordninger, kabellengder og grensesnittdefinisjoner tilpasses i henhold til mål-LCD-en og utstyrsstrukturen.
Ja. Ulike LCD-oppløsninger og tidskrav kan evalueres for tilsvarende maskinvare- eller fastvarekonfigurasjoner. Ingeniører bør gi den nøyaktige LCD-modellen eller databladet for kompatibilitetsvurdering.
Ja. Brettet er designet for industriell skjermintegrasjon og støtter et driftstemperaturområde på -20°C til +70°C. PCB-oppsettet, kraftdesignet og signalarkitekturen er optimalisert for stabil drift i krevende applikasjoner.
Ja. Matchende kabelsammenstillinger kan leveres, inkludert LVDS-kabler, bakgrunnsbelysningskabler, strømkabler og tilpassede seler der det er nødvendig.
Standardversjonen støtter enkeltkanals 8-biters LVDS-inngang. Dual-channel LVDS-krav kan evalueres for tilpasset kortutvikling i henhold til mål-LCD-ens timing og grensesnittspesifikasjoner.
Ja. Prøveevaluering anbefales sterkt for industrielle prosjekter. Testing av konverteringskortet med det faktiske LCD-panelet og systemkontrolleren kan verifisere signalkompatibilitet, bildekvalitet, timing, bakgrunnsbelysningsdrift og mekanisk integrasjon før volumproduksjon.
AnLVDS til TTL signalkonverteringskortkan være en effektiv løsning når moderne LVDS-baserte systemer må fungere med eksisterende TTL/RGB TFT LCD-paneler. Ved å kombinere stabil signalkonvertering, industriorientert PCB-design, integrert bakgrunnsbelysningsdrift, VCOM-justering og tilpasningsmuligheter, kan det hjelpe OEM-er med å forenkle skjermintegrasjon og samtidig utvide brukervennligheten til eksisterende LCD-maskinvare. For prosjekter som krever tilpassede grensesnitt, LCD-kompatibilitetsevaluering, kabeltilpasning eller produksjonsstøtte, kan valg av en erfaren industriell skjermpartner gjøre overgangen fra prototype til masseproduksjon mye mer effektiv. Hvis du leter etter en pålitelig Kina-produsent og leverandør for en tilpassetLVDS til TTL signalkonverteringskort, kontakt ossmed din LCD-modell, grensesnittdefinisjon, oppløsning og systemkrav for å diskutere en passende løsning med SKY-TDM-ingeniørteamet.
