LCD-moduler + LCD-driverkort + berøringspaneler + forskjellige kabler + mekaniske strukturelle komponenter
Denne omfattende integrasjonen har blitt et viktig krav for tilpassede prosjekter, og markerer et skifte bort fra den tradisjonelle avhengigheten av frittstående LCD-moduler. Tidligere krevde de fleste prosjekter kun individuelle komponenter, for eksempel separate berøringspaneler eller frittstående LCD-moduler. Etter hvert som industrien utvikler seg, har imidlertid ressursintegrasjon blitt en avgjørende faktor i prosjektinitiering.
Når disse komponentene hentes og settes sammen fra forskjellige leverandører, oppstår ofte problemer som komponentkompatibilitet, intern plasslayout og monteringsprosesser, noe som fører til produktfeil. Dette er en unik utfordring som ligger i skreddersydde prosjekter.
SKY-TDMProduktene er først og fremst designet for å møte behovene til tilpassede prosjekter innen industrielle, medisinske, selvbetjente kiosker og jernbanetransportapplikasjoner. Vi tilbyr integrerte berørings- og skjermløsninger for å løse kompatibilitets- og matchingsproblemer gjennom hele prosjektets livssyklus.
Dette er en 21,5-tommers LCD-skjerm med berøringsfunksjonalitet, som integrerer LCD-modulen, PCAP-kapasitivt berøringspanel og driverkortsystem i en enkelt skjermarkitektur. Kunder trenger bare å gi en 12V DC-strømforsyning og et HDMI-inngangssignal for å distribuere det i utstyret, noe som eliminerer behovet for et eksternt driverkort.
Nøkkelfunksjoner:
· 21,5-tommers skjermstørrelse
· 1920 x 1080 Full HD-oppløsning
· PCAP 10-punkts kapasitiv berøring

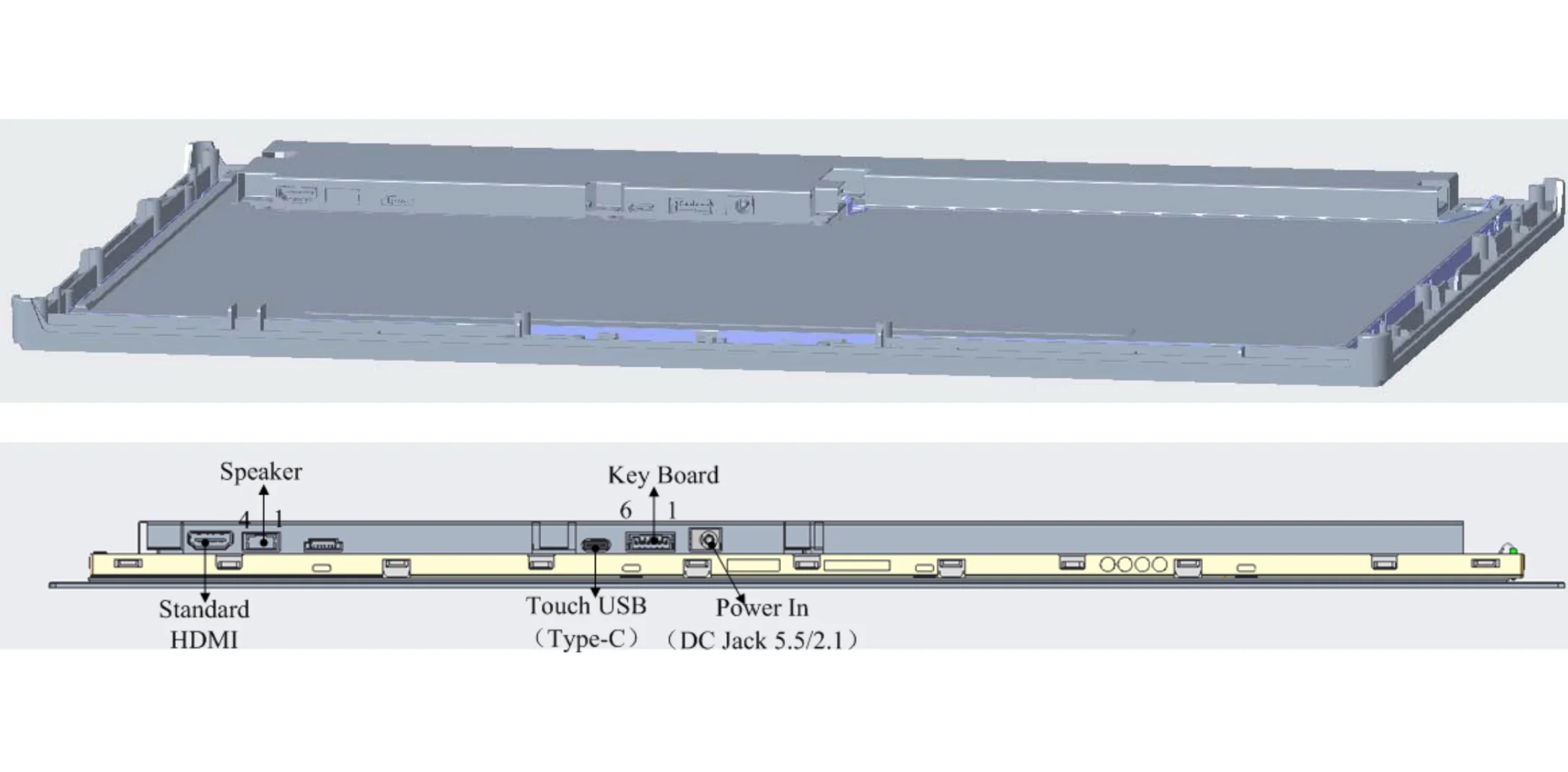

· HDMI videoinngangsgrensesnitt
· USB Type-C berøringsgrensesnitt
· Valgfri AG (Anti-Glare) & AF (Anti-Fingerprint) overflatebehandling
· Innebygd høyttaler

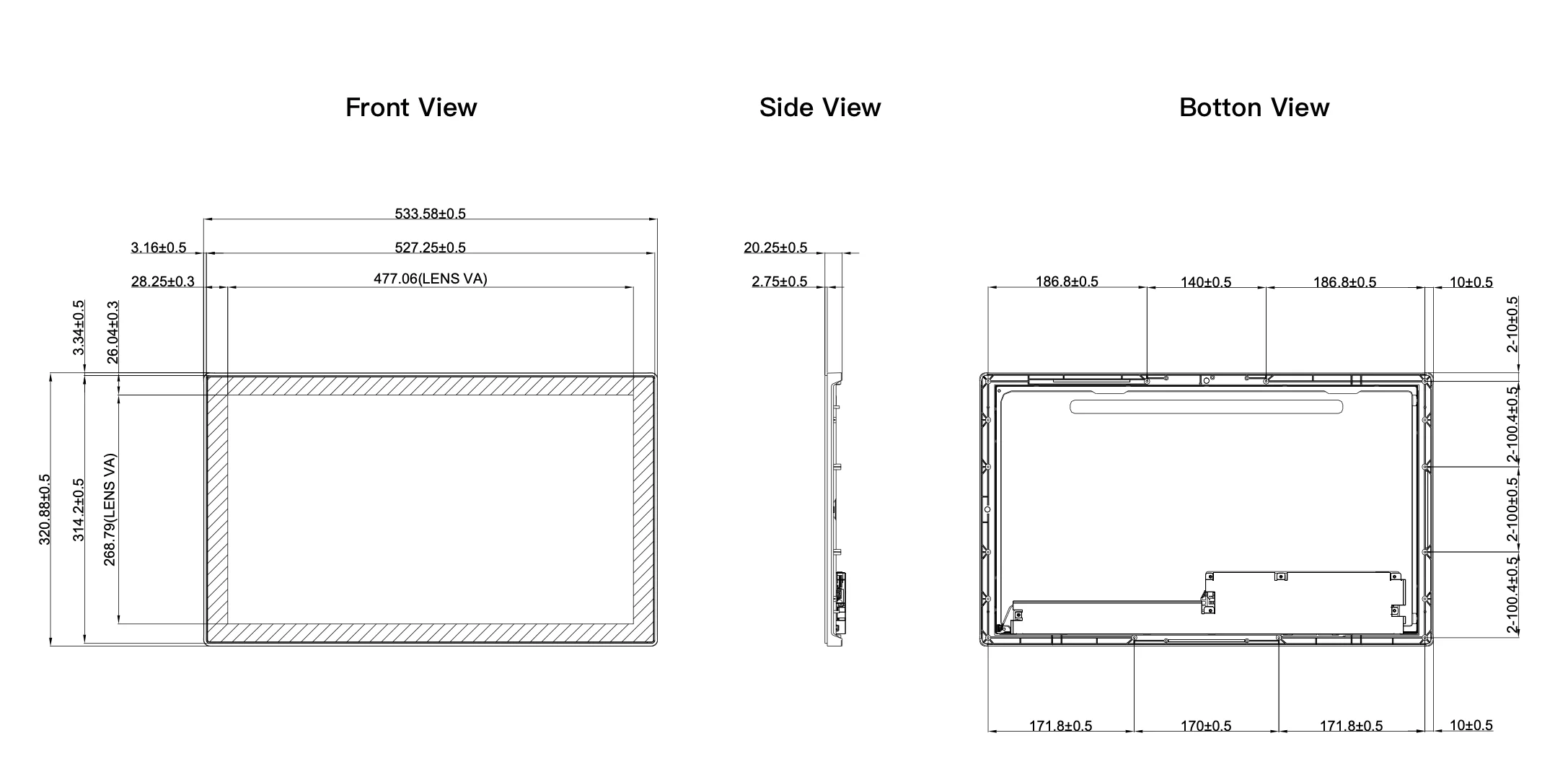

Den har et typisk strømforbruk på 26,26 W, med totale produktdimensjoner på 533,58 x 320,88 x 20,25 mm.
Hovedformålet med integrasjon er å redusere antall frittstående komponenter og forenkle installasjonen av skjermarkitekturen.
Integrerte skjermer kan potensielt redusere de totale systemkostnadene. De bidrar til å forbedre komponentinnkjøpseffektiviteten, redusere behovet for kabler og koblinger, strømlinjeforme monteringsprosesser, redusere ingeniørkoordineringsarbeid og forkorte skjermsystemintegrasjonstiden. Disse forbedringene reduserer effektivt skjulte arbeidskostnader. Den faktiske kostnadsreduksjonen avhenger imidlertid av den opprinnelige skjermarkitekturen, produksjonsvolum og tilpasningskrav.
Ja, det skaper flere muligheter for kompakt mekanisk design. Når frittstående skjermdriverkort må installeres bak eller ved siden av et LCD-panel, må det reserveres ekstra plass til PCB og kabler.
Ved å integrere de relevante elektroniske komponentene for skjermen direkte i skjermarkitekturen, er det ikke nødvendig å tildele plass til driverkortet og tilhørende kabler.
Denne plassoptimaliseringen er spesielt praktisk for selvbetjeningsterminaler, hvor skjermen typisk er montert direkte på fronten av skapet.

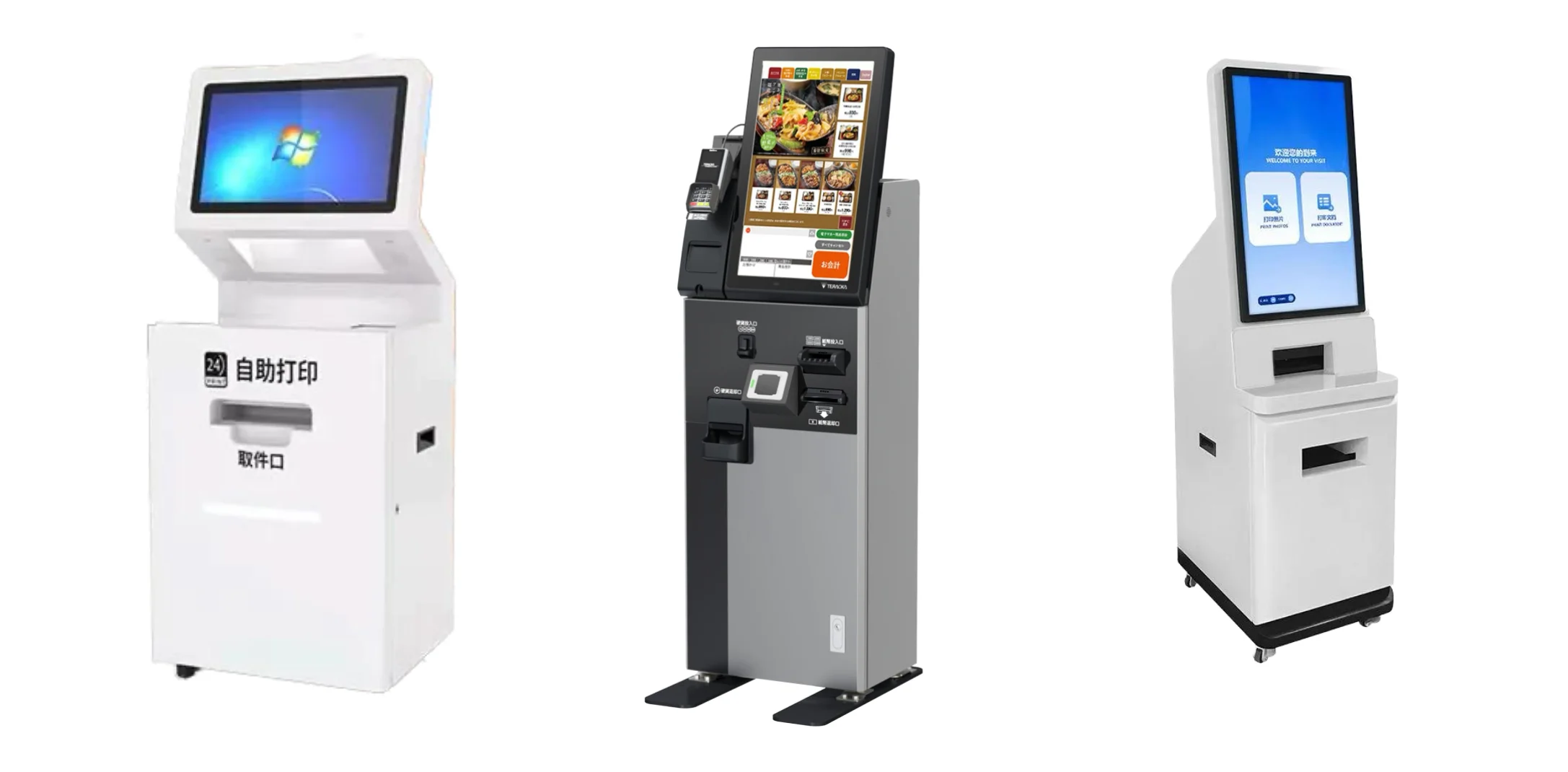

Selvbetjente terminaler er det mest representative applikasjonsscenarioet for "Touch + Display Integration."
En 21,5-tommers Full HD-berøringsskjerm gir et stort visningsområde for sømløst å presentere hele brukerflyten: Menyvisning → Produktvalg → Ordrebekreftelse → Betaling og oppgjør → Kvitteringsutskrift.
Det samme skjermdesignkonseptet kan brukes på annet selvbetjent utstyr:
· Selvbestillingskiosker: Store berøringsskjermer lar brukere bla gjennom produkter, administrere bestillinger og fullføre transaksjoner uten personalhjelp.
· Betalingsterminaler: Displayet kan konsolidere operasjonsinstruksjoner, transaksjonsinformasjon og berøringsinteraksjoner i ett enkelt, brukervendt grensesnitt.
· Salgsautomater: Berøringsgrensesnittet kan brukes til å vise produktinformasjon, reklameinnhold, produktvalg og betalingsveiledning.
· Billett- og innsjekkingsterminaler: Interaktive skjermer kan veilede brukere gjennom destinasjonsvalg, reservasjonsforespørsler, billettutskrift eller innsjekkingsprosedyrer.
· Selvbetjente skrivere: Berøringsskjermen kan forenkle dokumentvalg, forhåndsvisning av innhold, innstillinger for utskriftsalternativer og betalingsfunksjoner.
En av hovedutfordringene ved utvikling av berøringsskjermutstyr er å sikre at berøringspanelet, LCD-modulen, driverkortkontrolleren og den mekaniske strukturen fungerer sømløst sammen.
Denne integrerte tilnærmingen er spesielt godt egnet for produsenter av masseprodusert utstyr. I slike tilfeller er visningskonsistens, installasjonseffektivitet og forsyningskjedekoordinering av største betydning. Ved å ta vårt 21,5-tommers produkt som et eksempel, demonstrerer det hvordan LCD, berøringspanel og driverelektronikk kan integreres i en enkelt skjermmodularkitektur. Den oppfyller også krav til pålitelighet under ulike forhold, inkludert temperatur, vibrasjon, termisk sjokk, strømsykling og ESD.
For OEM-kunder representerer dette samarbeidende produktdesignet den ultimate løsningen. Det betyr at hele skjermløsningen helt fra starten er utformet som en integrert del av utstyret, i stedet for å bli behandlet som en isolert LCD-komponent.
Ta kontaktSKY-TDM. Teamet vårt vil bistå med evalueringen og gi den ideelle integrerte skjermløsningen (LCD + Driver Board + Touch Panel) skreddersydd for prosjektet ditt.
