Moderne industrielt utstyr er sterkt avhengig av skjermsystemer med høy ytelse for å gi operatører klar, stabil og sanntidsinformasjon. Imidlertid bruker forskjellige LCD-paneler ofte forskjellige kommunikasjonsgrensesnitt, noe som skaper kompatibilitetsutfordringer under utstyrsoppgraderinger, systemintegrasjon og skjermerstatningsprosjekter. AnLVDS til TTL signalkonverteringskortgir en effektiv løsning ved å konvertere LVDS-signaler til TTL/RGB-utgangssignaler, slik at ingeniører kan koble avanserte kontrollsystemer med eksisterende TTL-baserte TFT LCD-paneler.
Denne artikkelen forklarer hvordan et LVDS til TTL-signalkonverteringskort fungerer, hvorfor det er viktig for industrielle applikasjoner, hvilke utfordringer det løser, og hvordan produsenter kan velge en pålitelig konverteringsløsning. Med profesjonell industriell skjermerfaring tilbyr SKY-TDM tilpassede konverteringskort designet for stabil drift, lang levetid og fleksibel integrasjon.
| Del | Hovedtema | Hensikt |
|---|---|---|
| Grunnleggende om skjermgrensesnitt | Forstå LVDS- og TTL-teknologier | Hjelp ingeniører med å identifisere kompatibilitetskrav |
| Konverteringsteknologi | Signalbehandling og overføringsmetoder | Forklar hvordan konvertering forbedrer systemtilkoblingen |
| Industrielle fordeler | Pålitelighet, fleksibilitet og kostnadsreduksjon | Løs praktiske tekniske utfordringer |
| Valgguide | Viktige tekniske faktorer | Støtt bedre kjøpsbeslutninger |
I industrielle skjermsystemer er kommunikasjonskompatibilitet mellom hovedkontrolleren og LCD-panelet en av de viktigste faktorene som påvirker produktets ytelse. Ulike generasjoner skjermteknologi kan bruke forskjellige signalstandarder. Mange moderne industrielle datamaskiner og innebygde kontrollere gir LVDS-utganger, mens noen eksisterende TFT LCD-paneler fortsatt krever TTL/RGB-innganger.
LVDS (Low Voltage Differential Signaling) er mye brukt i industrielle skjermer fordi det gir høyhastighets dataoverføring med redusert elektromagnetisk interferens. Den overfører bildedata gjennom differensielle signaler, noe som gjør den egnet for applikasjoner som krever stabil drift over lange perioder.
TTL (Transistor-Transistor Logic) skjermgrensesnitt bruker parallell RGB-dataoverføring. Selv om TTL-teknologien er eldre sammenlignet med LVDS, fortsetter mange industrielle LCD-moduler å bruke TTL-grensesnitt på grunn av deres enkle struktur og kompatibilitet med spesifikke skjermkontrollere.
Forskjellen mellom disse to grensesnittteknologiene skaper et vanlig ingeniørproblem: hvordan koble en LVDS-signalkilde med et TTL LCD-panel uten å redesigne hele skjermsystemet. Det er her et LVDS til TTL-signalkonverteringskort blir en viktig komponent.

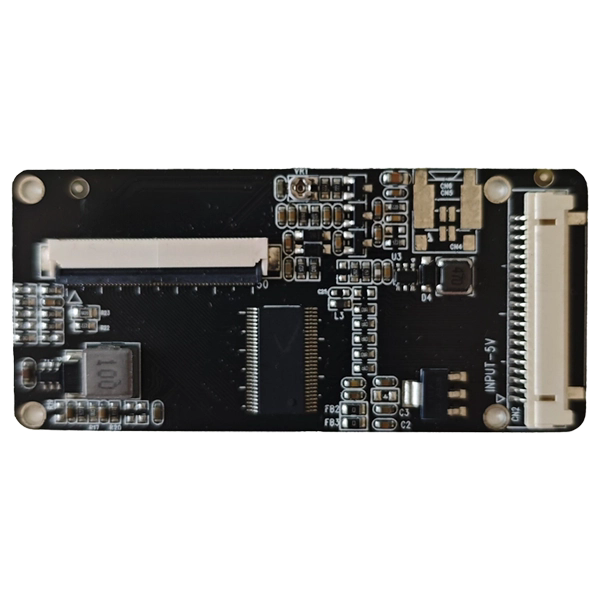

Et LVDS til TTL-signalkonverteringskort fungerer som en mellomliggende grensesnittenhet mellom en LVDS-utgangskilde og et TTL-inngangsskjermpanel. Kortet mottar høyhastighets differensielle LVDS-signaler, behandler dataene gjennom en intern konverteringskrets og sender ut parallelle TTL/RGB-signaler som er kompatible med LCD-panelet.
Konverteringsprosessen inkluderer vanligvis flere viktige stadier:
| Behandlingsstadiet | Funksjon |
|---|---|
| LVDS-signalmottak | Mottar differensielle bildesignaler fra vertskontrolleren eller industriell datamaskin. |
| Signaldekoding | Konverterer LVDS-serialiserte data til parallelle RGB-skjermdata. |
| Tidsjustering | Tilsvarer LCD-tidskrav, inkludert klokke, synkronisering og datasignaler. |
| TTL-utgangsoverføring | Sender konverterte RGB-signaler til TTL-kompatible TFT LCD-paneler. |
Et riktig utformet konverteringskort må opprettholde signalintegriteten gjennom hele prosessen. Dårlig konverteringsdesign kan forårsake problemer som bildeflimmer, feilaktige farger, ustabil skjermutgang eller fullstendig kommunikasjonsfeil.
SKY-TDM utvikler industrielle skjermløsninger inkludert LVDS til TTL signalkonverteringskort som fokuserer på stabil overføring, optimert kretsdesign og kompatibilitet med ulike TFT LCD-applikasjoner.
Mange utstyrsprodusenter møter vanskeligheter når de oppgraderer eksisterende produkter eller erstatter utgåtte LCD-moduler. Fullstendig redesign av maskinvaresystemet kan kreve betydelige ingeniørressurser og øke utviklingskostnadene.
Et LVDS til TTL-signalkonverteringstavle hjelper til med å løse disse vanlige problemene:
For OEM-produsenter, produsenter av medisinsk utstyr, automasjonsselskaper og utviklere av innebygde system, gir grensesnittkonverteringsteknologi en praktisk metode for å forlenge produktets livssyklus samtidig som pålitelig skjermytelse opprettholdes.
| Trekk | Teknisk fordel |
|---|---|
| Industriell PCB-design | Forbedrer holdbarhet og stabilitet for langvarig drift. |
| Høy signalintegritet | Reduserer bildeforvrengning og overføringsfeil. |
| EMC-optimalisering | Minimerer elektromagnetisk interferens i industrielle miljøer. |
| Fleksibelt grensesnittstøtte | Støtter forskjellige LCD-panelkrav. |
| Egendefinert utviklingsevne | Tillater justering av kontakter, fastvare og elektriske parametere. |
Industrielle miljøer krever ofte at skjermkomponenter fungerer kontinuerlig under temperaturendringer, elektrisk støy og mekanisk vibrasjon. Derfor må ombyggingstavler utformes utover grunnleggende forbrukerkrav.
SKY-TDM fokuserer på industrielle skjermløsninger med tilpasningsmuligheter for forskjellige LCD-grensesnitt, oppløsninger, koblingskonfigurasjoner og applikasjonskrav.
Etterspørselen etter pålitelige skjermkommunikasjonsløsninger fortsetter å vokse på tvers av ulike bransjer. Etter hvert som utstyrsprodusenter oppgraderer produktene sine, blir behovet for å koble moderne kontrollere med eksisterende LCD-moduler stadig viktigere. Et LVDS til TTL-signalkonverteringskort gir fleksibiliteten som kreves for mange industrielle skjermapplikasjoner.
Følgende bransjer drar vanligvis nytte av denne teknologien:
| Søknadsfelt | Visningskrav | Rollen til LVDS til TTL Conversion Board |
|---|---|---|
| Industrielt automasjonsutstyr | Stabil skjermutgang, lang arbeidstid, høy pålitelighet | Kobler industrielle kontrollere med TTL-baserte operatørskjermer |
| Medisinsk utstyr | Klar bildekvalitet og jevn ytelse | Støtter skjermoppgraderinger uten å endre hele systemdesignet |
| Transportsystemer | Motstand mot vibrasjoner og miljøpåvirkning | Opprettholder pålitelig kommunikasjon mellom kontrollenheter og skjermer |
| Innebygde systemer | Kompakt design og fleksibel integrasjon | Gir grensesnittkompatibilitet mellom ulike maskinvareplattformer |
| Selvbetjente terminaler | Kontinuerlig drift og brukervennlige grensesnitt | Tillater effektiv utskifting og vedlikehold av skjermen |
For utstyrsprodusenter er utskifting av skjerm ikke alltid like enkelt som å velge et nytt LCD-panel. Ulike paneler kan ha forskjellige signalformater, pindefinisjoner, tidsparametere og spenningskrav. Et konverteringskort fungerer som en bro mellom ulike teknologier, og hjelper ingeniører med å unngå unødvendig redesignarbeid.
I industrielle automasjonsprosjekter, for eksempel, kan en kontroller allerede gi LVDS-utgang mens den valgte TFT-skjermen krever TTL-inngang. I stedet for å endre kontrollermaskinvaren, kan ingeniører integrere et LVDS til TTL signalkonverteringskort for å oppnå kompatibilitet raskt og effektivt.
Å velge riktig konverteringstavle krever nøye vurdering av tekniske spesifikasjoner. En passende løsning skal ikke bare konvertere signaler, men også sikre langsiktig pålitelighet og kompatibilitet med hele skjermsystemet.
Følgende faktorer bør vurderes før du kjøper:
| Seleksjonsfaktor | Viktige hensyn |
|---|---|
| LCD-panelkompatibilitet | Bekreft støttet LCD-modell, oppløsning, grensesnitttype og signalformat. |
| Type inngangssignal | Sjekk LVDS-kanalkonfigurasjon, spenningsnivå og overføringskrav. |
| Utgangsgrensesnitt | Sørg for at TTL/RGB-utgangen samsvarer med definisjonen av LCD-panelkontakten. |
| Strømkrav | Bekreft spesifikasjonene for driftsspenning og strømforbruk. |
| Miljøforhold | Vurder temperaturområde, vibrasjonsmotstand og bruksmiljø. |
| Tilpasningsstøtte | Velg leverandører som er i stand til å tilpasse maskinvare- og programvareparametere. |
En vanlig feil under systemintegrasjon er å velge et konverteringskort basert kun på kontaktens utseende. To skjermer kan bruke lignende kontakter, men har helt forskjellige elektriske egenskaper. Feil samsvar kan føre til ustabile bilder, unormale farger eller maskinvareskade.
Profesjonelle leverandører som SKY-TDM gir teknisk støtte for å hjelpe kundene med å identifisere passende konverteringsløsninger i henhold til deres skjermspesifikasjoner og prosjektkrav.
Når du designer eller oppgraderer et skjermsystem, kan ingeniører vurdere om de skal koble kontrolleren direkte til et kompatibelt LCD-panel eller bruke en signalkonverteringsløsning. Å forstå forskjellene hjelper produsentene til å ta bedre beslutninger.
| Sammenligningselement | Direkte LCD-tilkobling | LVDS til TTL signalkonverteringskort |
|---|---|---|
| Maskinvarefleksibilitet | Begrenset til samsvarende grensesnitttyper | Støtter tilkobling mellom ulike grensesnitt |
| Produktoppgradering | Kan kreve utskifting av kontroller | Lar eksisterende maskinvare fortsette å fungere |
| Utviklingskostnad | Høyere når redesign er nødvendig | Lavere fordi eksisterende systemer kan gjenbrukes |
| Ingeniørtid | Lengre utviklingssyklus | Raskere integreringsprosess |
| Bruksområde | Egnet for nye matchende systemer | Ideell for oppgraderinger og tilpassede prosjekter |
For nye produkter med fullt tilpassede komponenter kan direkte tilkobling være et passende alternativ. For utstyrsoppgraderinger, erstatningsprosjekter og tilpassede industrielle applikasjoner tilbyr imidlertid et LVDS til TTL-signalkonverteringskort større fleksibilitet.
Denne teknologien er spesielt verdifull når produsenter trenger å vedlikeholde eksisterende produktstrukturer og samtidig forbedre skjermytelsen eller forlenge utstyrets levetid.
Et LVDS til TTL-signalkonverteringskort er en elektronisk grensesnittenhet som konverterer LVDS-skjermsignaler til TTL/RGB-signaler. Den gjør det mulig for LVDS-utgangskontrollere å kommunisere med TTL-kompatible LCD-paneler.
Industrielt utstyr bruker ofte forskjellige generasjoner av skjermteknologi. Konverteringskort løser kompatibilitetsproblemer mellom kontrollere og LCD-paneler, reduserer krav til redesign og forbedrer systemfleksibilitet.
Nei. Ulike LCD-paneler har forskjellige oppløsninger, tidsparametere, koblingsdefinisjoner og elektriske krav. Et passende konverteringskort må samsvare med den spesifikke skjermmodellen og systemspesifikasjonene.
Feil matching kan føre til flimring på skjermen, manglende farger, unormal bildevisning, ustabil drift eller mulig skade på tilkoblede komponenter. Riktig teknisk verifisering er viktig før installasjon.
Ja. SKY-TDM støtter tilpassede industrielle skjermløsninger i henhold til kundens krav, inkludert grensesnittkonfigurasjon, LCD-kompatibilitet og applikasjonsspesifikke justeringer.
Denne teknologien er mye brukt i industriell automasjon, medisinsk utstyr, transportsystemer, innebygde enheter, kontrollpaneler og andre applikasjoner som krever pålitelig skjermintegrasjon.
Et LVDS til TTL-signalkonverteringskort spiller en viktig rolle i å løse skjermkompatibilitetsutfordringer i moderne industrielle systemer. Ved å konvertere LVDS-signaler til TTL-utganger, lar det produsenter koble til forskjellige generasjoner maskinvare, forenkle produktoppgraderinger, redusere utviklingskostnader og forbedre systemfleksibiliteten.
For ingeniører som jobber med industrielt utstyr, krever valg av riktig konverteringsløsning nøye vurdering av LCD-spesifikasjoner, signalkompatibilitet, driftsmiljø og tilpasningskrav. Et pålitelig konverteringskort skal gi stabil overføring, sterk kompatibilitet og langsiktig ytelse.
SKY-TDMspesialiserer seg på industrielle skjermløsninger og leverer pålitelige LVDS til TTL Signal Conversion Board-produkter designet for ulike applikasjonskrav. Med profesjonell teknisk erfaring og tilpassede støttefunksjoner hjelper SKY-TDM kundene med å oppnå effektiv og stabil skjermintegrasjon.
Hvis du leter etter en pålitelig LVDS til TTL Signal Conversion Board-løsning for ditt industrielle skjermprosjekt, kan SKY-TDM tilby profesjonell assistanse og tilpassede alternativer. Vennligstkontakt ossi dag for å diskutere dine behov og finne den riktige skjermkonverteringsløsningen for din applikasjon.
