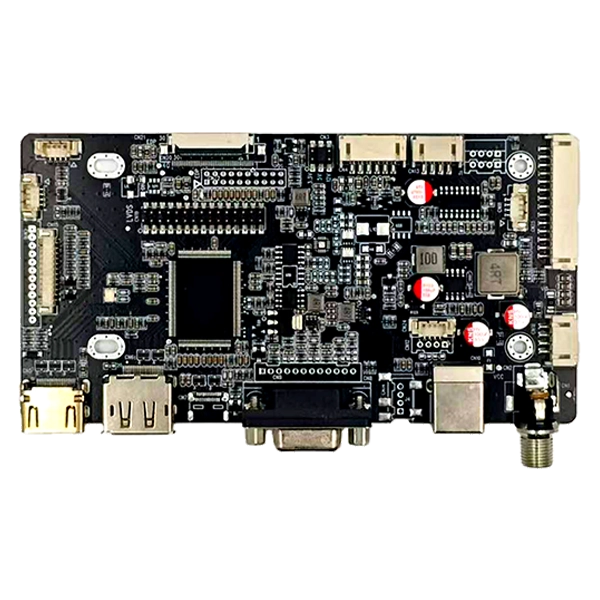

HDMI og DP og VGA og Type C til LVDS EDP-grensesnitt AD-kort

Industrielt utstyr krever ofte ulike videogrensesnitt avhengig av kundens maskinvareplattform. Tradisjonelle LCD-kontrollerkort støtter vanligvis bare ett panelgrensesnitt, noe som tvinger ingeniører til å redesigne maskinvare eller kjøpe flere kontrollerkort for forskjellige prosjekter.

SKY-TDM-erHDMI og DP og VGA og Type C til LVDS EDP-grensesnitt AD-korteliminerer disse begrensningene ved å integrereHDMI, DisplayPort, VGA og USB Type-Cvideoinnganger sammen medLVDS og eDPvise utganger på et enkelt industrielt kretskort.

Enten du utvikler en ny HMI, oppgraderer eldre utstyr eller integrerer en innebygd skjerm i industrimaskineri, støtter ett kontrollerkort flere LCD-konfigurasjoner samtidig som det reduserer ingeniørtid, lagerkostnader og produktkompleksitet.

Designet for langsiktige industrielle applikasjoner, leverer brettet stabil bildekvalitet, fleksible strømalternativer og omfattende perifere grensesnitt for OEM-utstyrsprodusenter og systemintegratorer.

Hvorfor ingeniører velger dette kontrollkortet

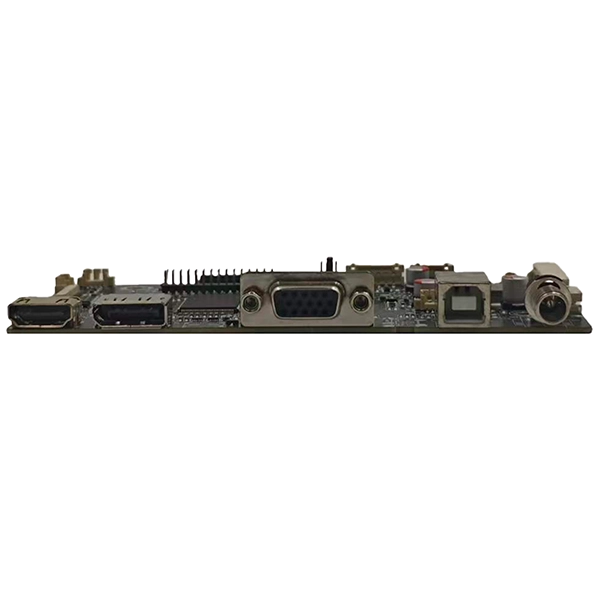

Dette AD-kortet for grensesnitt integrerer flere inngangsalternativer og er fullt kompatibelt med dagens vanligste videokilder:HDMI, DisplayPort (DP), VGA og USB Type-C (DP Alt-modus). Dette lar kundene sømløst bytte mellom ulike vertsplattformer uten behov for ekstra konverteringskort.

Støtter både LVDS og eDP LCD-paneler

Dette HDMI- og DP- og VGA- og Type C til LVDS EDP-grensesnitt AD-kortet er fullt kompatibelt med begge standard LCD-grensesnittstandarder. Tilgjengelige skjermutgangsalternativer inkluderer tokanals 8-biters LVDS, 20-pinners eDP, 30-pinners eDP FPC og 40-pinners eDP FPC. Den er ideell for et bredt spekter av industrielle TFT LCD-moduler, fra 7-tommers skjermer til storformatskjermer.

Ideell for industrielle skjermprodukter

I motsetning til skjermkort i forbrukerkvalitet, er dette HDMI- og DP- og VGA- og Type-C til LVDS EDP-grensesnitt AD-kortet spesielt designet for høyspesifikasjoner og krevende industrielle applikasjoner. Kjernemaskinvarefunksjonene inkluderer en bred DC-inngangsspenning (8V-25V), industriell kraftdesign med lav krusning, forbedret ESD-beskyttelse (elektrostatisk utladning) og bruk av komponenter av industrikvalitet for å sikre langsiktig stabil drift. Den er spesielt godt egnet for komplekse miljøer som utendørs innstillinger og høye temperaturforhold, og garanterer jevn skjermstabilitet.

Typiske applikasjoner

Dette HDMI og DP og VGA og Type C til LVDS EDP Interface AD ​​Board er mye brukt i industrielle produkter som opererer i komplekse miljøer. Typiske bruksscenarier inkluderer industrielle HMI-terminaler, berøringsskjermer med åpen ramme, CNC-maskingrensesnitt, medisinsk diagnostisk utstyr og maskinsynssystemer.

Skreddersydd for OEM & ODM-prosjekter

Hvert utstillingsprosjekt er unikt. Vi tilbyr omfattende tekniske støttetjenester, inkludert verifisering av LCD-panelkompatibilitet, fastvareoptimalisering, EDID (Extended Display Identification Data) modifikasjon, justering av bakgrunnslysparametere, tilpasset LVDS- og eDP-kabeldesign, og utskrift av PCB-logo. Enten prosjektet ditt krever et standard kontrollerkort eller en fullstendig tilpasset løsning, leverer SKY-TDM profesjonell ingeniørstøtte i alle faser av produktets livssyklus.

Tekniske spesifikasjoner

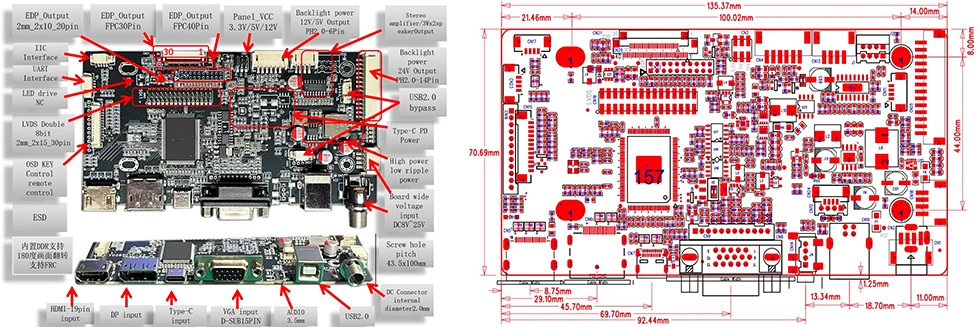

Dimensjoner

JST 2x15 pin LVDS utgangsgrensesnitt

FFC-0.5mm-40pin eDP-grensesnitt

FFC-0.5mm-30pin eDP-grensesnitt

JST 2x10 Pin eDP Output Interface

PH2.0mm-6PIN Bakgrunnslysgrensesnitt

Hvorfor velge USA

Maskinvareforsyning er bare grunnlaget; service er garantien for langsiktig suksess. SKY-TDM er forpliktet til å akselerere prosjektlanseringen og fullstendig løse forsyningskjedeutfordringene dine. Vi tilbyr følgende kjernestøtte:

- Lang produktlivssyklus:Stabile og pålitelige masseproduksjonsevner.

- Omfattende teknisk støtte:Assistanse med LCD-kompatibilitetstesting og tilpassede signalkabler.

- Fleksibel produksjonsmodell:Lav MOQ (minimum ordrekvantitet) og rask teknisk respons.

- Alt-i-ett-skjermløsninger:Berøringsskjermer og LCD-paneler leveres som et matchet sett for å møte ulike behov.

FAQ

Spørsmål 1: Støtter dette HDMI- og DP- og VGA- og Type C til LVDS EDP-grensesnitt AD Board både LVDS- og eDP-skjermer?

A: Ja. Den er kompatibel med industrielle TFT LCD-paneler med enten LVDS- eller eDP-grensesnitt. Vi kan anbefale de riktige kontaktene og fastvaren basert på din spesifikke panelmodell.

Q2: Hvilke videoinngangsgrensesnitt støttes?

A: Styret støtterHDMI, DisplayPort, VGA og USB Type-C(med DP Alt Mode), som sikrer bred kompatibilitet med ulike industrielle datamaskiner og innebygde systemer.

Q3: Kan fastvaren tilpasses?

A: Ja. Vi tilbyr omfattende fastvaretilpasningstjenester, inkludert tidsjusteringer, EDID-konfigurasjon (Extended Display Identification Data), tilpasning av oppstartslogo og optimalisering av panelparametere.

Q4: Hva er driftsinngangsspenningen til brettet?

A: Kontrollerkortet støtter et bredt DC-inngangsområde på8V til 25V, noe som gjør den perfekt kompatibel med både 12V og 24V industrielle strømforsyningssystemer.

Q5: Kan du gi matchende tilkoblingskabler?

A: Ja. Vi produserer tilpassede LVDS-kabler, eDP FPC-kabler, bakgrunnsbelysningskabler og strømkabler for å sikre plug-and-play-integrasjon for våre kunder.

Q6: Tilbyr du OEM-tjenester?

A: Ja. Vi støtter PCB silketrykk-logoutskrift, fastvaretilpasning, koblingsmodifikasjoner, kabelsammenstillinger og komplette ODM-utviklingstjenester.

Q7: Hva er den maksimale oppløsningen som støttes av LVDS- og eDP-utgangene?

A: LVDS-utgang støtter opptil1920×1080 @ 60Hz(to-kanals 8-bit). eDP-utgang støtter opptil3840×2160 @ 60Hz(4K UHD), avhengig av panelspesifikasjonen og kabelkvaliteten. For 4K-applikasjoner anbefaler vi å bruke eDP-grensesnittet for optimal båndbredde.

Q8: Kan dette brettet støtte visningsorientering i portrettmodus?

A: Ja. Kortet støtter 180° bilderotasjon via fastvarekonfigurasjon. For 90°/270° rotasjon (stående modus) kan vi tilpasse fastvaren basert på panel- og applikasjonskravene dine. Vennligst spesifiser ditt orienteringskrav når du legger inn en bestilling.

Kontakt oss

Ser etter en påliteligHDMI og DP og VGA og Type C til LVDS EDP-grensesnitt AD-kortfor ditt neste innebygde skjermprosjekt?

For å anbefale den mest passende løsningen, vennligst oppgi følgende informasjon når du foretar en forespørsel:

- LCD-panelets modellnummer

- Nødvendig videoinngangsgrensesnitt (HDMI, DP, VGA eller USB Type-C)

- Inngangsspenning

- Krav til bakgrunnsbelysning

- Estimert årlig mengde

- OEM- eller fastvaretilpasningskrav

Vårt ingeniørteam vil gjennomgå spesifikasjonene dine og gi en kompatibel løsning, tekniske anbefalinger og et tilbud innen 24 arbeidstimer.
