A touch paneler mye mer enn bare en gjennomsiktig overflate. Dens interne struktur, ledende materialer, produksjonspresisjon og elektrisk design avgjør om den kan fungere pålitelig og stabil i virkelige applikasjoner.
For produsenter av industrielt utstyr går det å velge riktig industriell berøringspanel langt utover bare å sammenligne skjermstørrelser eller grensesnitt. For å sikre stabil drift i komplekse miljøer, er det viktig å forstå hvordan arbeidsprinsippene, produksjonsprosessene og den strukturelle utformingen av et berøringspanel påvirker produktets holdbarhet, nøyaktighet og langsiktige driftsstabilitet.

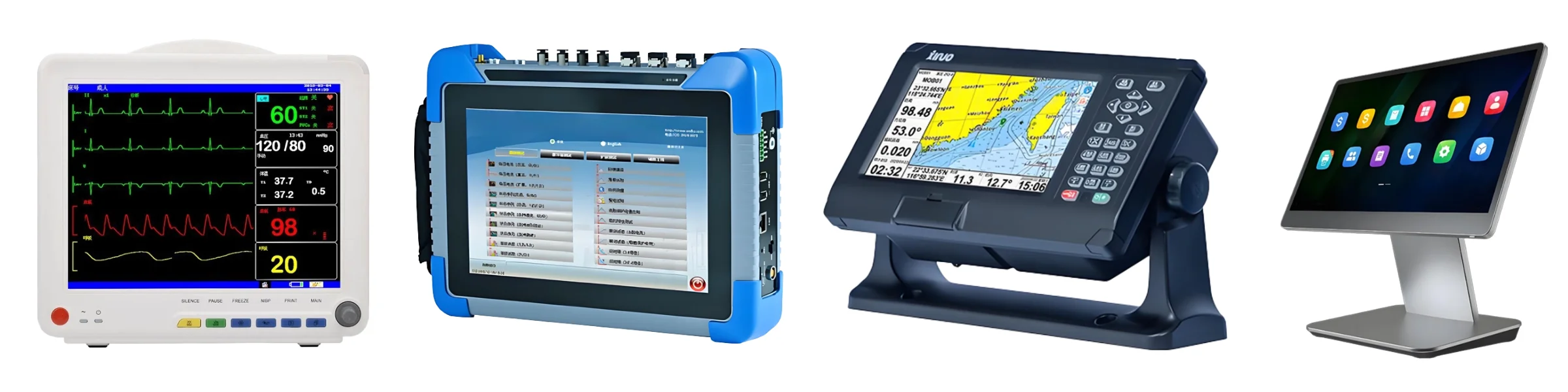

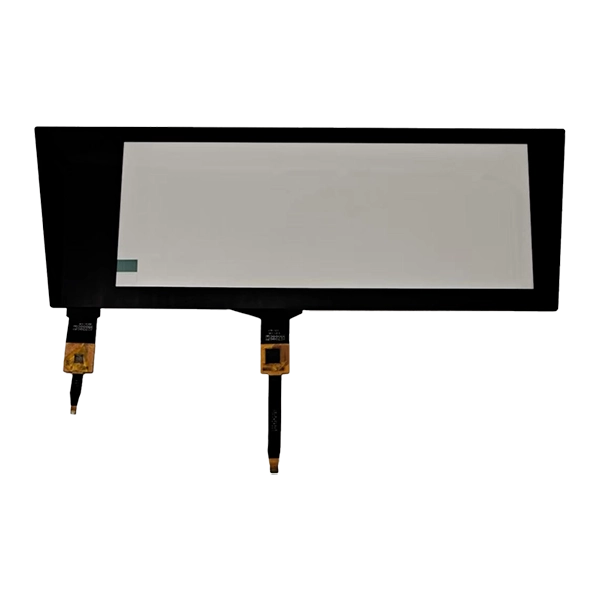

SKY-TDMleverer primært tilpassede berøringspanelløsninger for industrielle kontrollsystemer, medisinsk utstyr, bilelektronikk, selvbetjente kiosker og andre applikasjoner som krever pålitelig interaksjon mellom mennesker og maskiner.
Vår produktportefølje inkluderer Projected Capacitive (PCAP) berøringspaneler, samt 4-leder, 5-leder og 8-leder resistive berøringspaneler. Hver teknologi har sine egne unike arbeidsprinsipper, strukturelle design og produksjonsprosesser, noe som gjør dem egnet for forskjellige bruksområder.
PCAP (Projected Capacitive) berøringspaneler oppnår presis berøringskontroll ved å oppdage endringer i det elektriske feltet, mens resistive berøringspaneler oppnår dette ved å oppdage elektriske signalvariasjoner forårsaket av fysisk kontakt mellom ledende lag.
Selv om begge teknologiene lar brukere samhandle direkte med skjermen, skiller de seg betydelig ut når det gjelder materialer, elektrodekonfigurasjoner og monteringsprosesser.

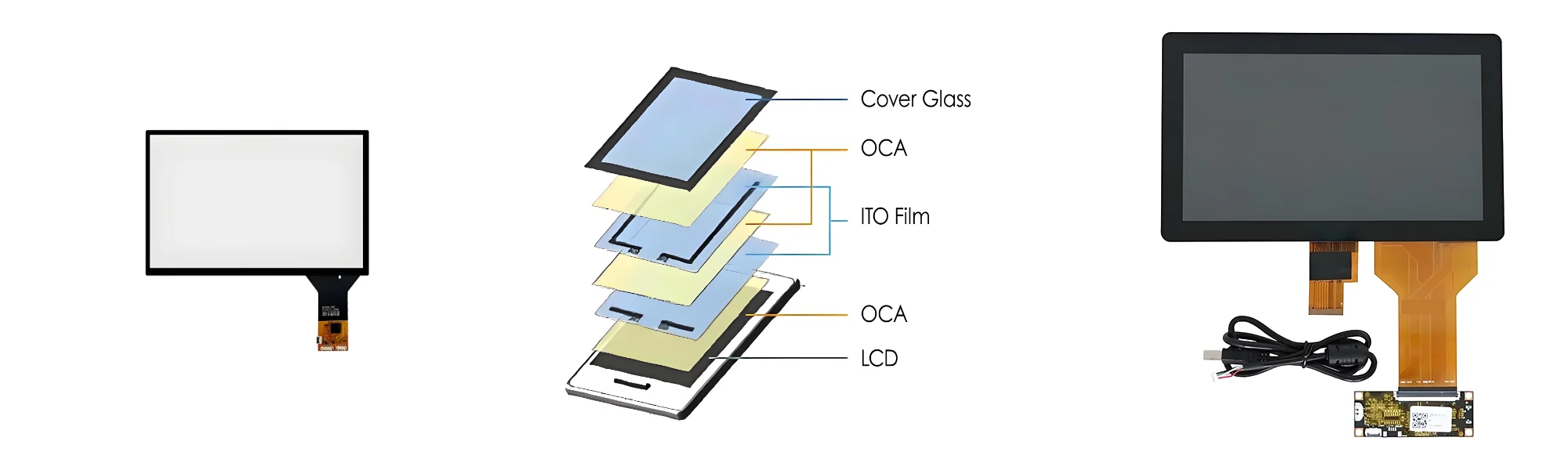

Strukturen til et PCAP-berøringspanel består av følgende komponenter:
● Dekkglass eller andre egnede dekkflatekomponenter
● Gjennomsiktige ledende elektrodelag
● Isolasjons- og støttematerialer (f.eks. OCA, SCA)
● Fleksible trykte kretser (FPC)
● Berøringsskjermkontrollkort
Hver konfigurasjon tilbyr forskjellige avveininger mellom optisk ytelse, mekaniske egenskaper, tykkelse og kostnader, noe som gjør dem tilpasningsdyktige til ulike applikasjonsscenarier.

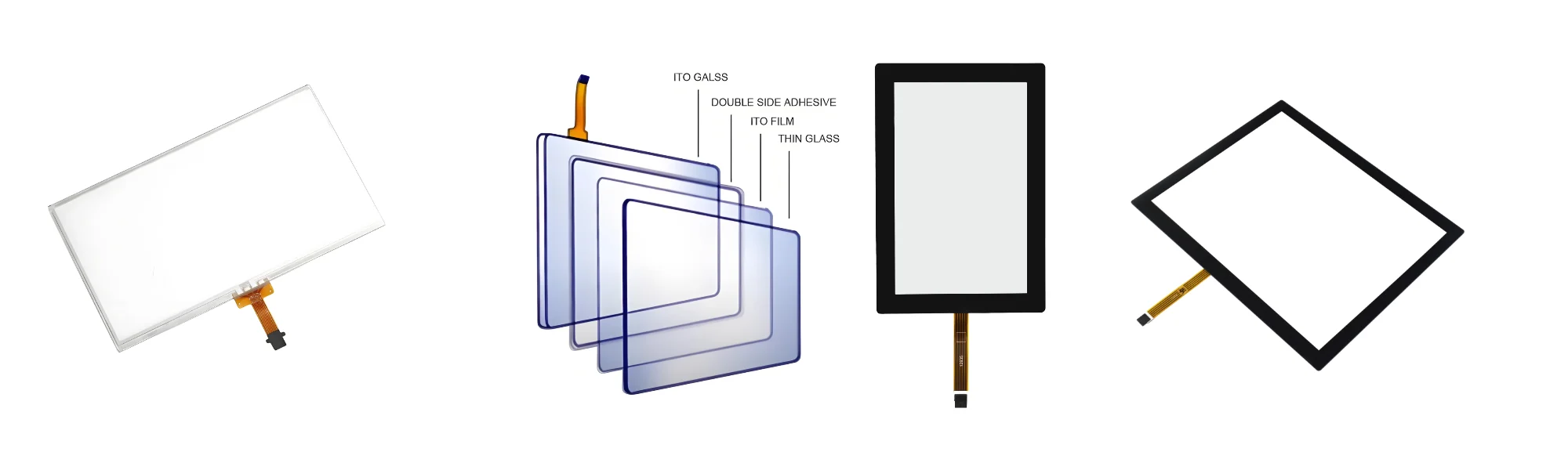

Strukturen til et resistivt berøringspanel består typisk av to ledende lag atskilt av mikroskopiske isolerende avstandspunkter.
Topplaget er vanligvis en fleksibel film belagt med et gjennomsiktig ledende materiale, mens det nederste laget er glass eller et annet substrat med et ledende belegg.
Når en bruker trykker på skjermoverflaten, deformeres topplaget for å få kontakt med det nederste ledende laget. Kontrolleren måler deretter de resulterende elektriske signalene for å bestemme den nøyaktige berøringsposisjonen.
Avhengig av spesifikke designkrav, kan det også inkludere beskyttende belegg, kanttape, fleksible kabler og mekaniske støttekomponenter.
Dette trykkbaserte arbeidsprinsippet tillater ikke bare resistive berøringsskjermer å støtte betjening med bare hender, men gjør dem også kompatible med hanskebruk og bruk av passende pekepenner eller harde gjenstander.
Produksjon av kapasitive PCAP-berøringspaneler krever presis kontroll over ledende spor, optiske overflater, innrettingsnøyaktighet og elektriske tilkoblinger.
Selv om produksjonsprosessen varierer avhengig av sensormaterialer og strukturell design, inkluderer hovedproduksjonsstadiene vanligvis følgende trinn.
Produksjonsprosessen involverer inspeksjon av dekkglass, sensorsubstrater, transparente ledende materialer, Fleksible Printed Circuits (FPC), selvklebende tape og andre komponenter. Materialkvalitet påvirker direkte optisk klarhet, elektrisk ytelse, lamineringspålitelighet og den mekaniske styrken til sluttproduktet. For industriprosjekter bestemmes materialvalg basert på utstyrets driftsmiljø og mekaniske krav.
Avhengig av designkravene gjennomgår dekkglass prosesser som skjæring, kantsliping, boring, polering og kjemisk forsterkning. Egendefinerte silketrykte kanter, logoer, dekorative mønstre og monteringsfunksjoner kan også brukes. Avhengig av kompatibiliteten til de valgte materialene og design, kan overflatebehandlinger som Anti-Glare (AG), Anti-Reflection (AR), Anti-Fingerprint (AF) og anti-smuss-belegg påføres. Disse behandlingene hjelper berøringsskjermen med å tilpasse seg ulike lysforhold, rengjøringsprosedyrer og estetiske krav.
Kapasitive sensorer inneholder transparente ledende elektroder arrangert i spesifikke arrays for å oppdage kapasitansendringer. Elektrodesporingsmønstrene og rutedesignene bestemmer hvordan berøringssignaler oppdages og overføres til kontrolleren.
Avhengig av sensorteknologien, kan produksjonsprosessen involvere fotolitografi-etsing, laserbehandling, utskrift eller andre egnede metoder. Produksjonspresisjon er kritisk, siden defekter i de ledende sporene kan påvirke berøringsytelsen og produktkonsistensen negativt.
Sensoren må kobles elektrisk til berøringskontrolleren via en FPC. Bindingsprosessen krever presis justering og kontrollerte prosessforhold. Pålitelige elektriske tilkoblinger bidrar til å minimere tilkoblingsfeil og sikrer stabil kommunikasjon mellom sensoren og kontrolleren.
Dekkglasset og sensoren er laminert sammen med et passende gjennomsiktig lim. Lamineringskvaliteten påvirker direkte produktets utseende, optiske ytelse og mekaniske integritet. Under produksjonen må støv, bobler, justering avvik og limdefekter kontrolleres strengt.
Ferdige PCAP kapasitive berøringspaneler gjennomgår inspeksjoner for utseende, berøringsrespons, elektrodekontinuitet og kompatibilitet med målkontrolleren. For spesifikke prosjekter kan tilleggstesting inkludere multi-touch-ytelse, handskebetjening, vanninterferensdrift, bredtemperaturdrift og elektromagnetisk kompatibilitet (EMC)-testing.
Materialvalg bør primært baseres på søknadsscenarioet for å unngå overprosjektering og unødvendige kostnadsøkninger. Disse avanserte testene bør ikke antas å være standardkonfigurasjoner for alle PCAP-berøringspaneler.
Et 4-leder resistivt berøringspanel består vanligvis av en fleksibel toppledende film og et ledende bunnsubstrat, atskilt med isolerende avstandspunkter.
I en vanlig design bærer bunnsubstratet X-akseelektrodene, mens toppfilmen bærer Y-akseelektrodene. Når trykk bringer de to ledende overflatene i kontakt, tilfører kontrolleren spenning til det tilsvarende elektrodesettet og måler de resulterende signalene for å beregne berøringskoordinatene. Produksjonsprosessen inkluderer vanligvis:
● Materialforberedelse: Velge PET-filmer, ledende substrater, avstandsmaterialer, klebebånd og FPC (Fleksible Printed Circuits) basert på panelspesifikasjoner.
● Konduktiv lagbehandling: Bruke passende produksjonsprosesser for å fremstille de resistive overflatene og elektrodene.
● Spacer Dot Formation: Skriver ut jevne isolerende prikker på det ledende underlaget for å sikre at de ledende lagene forblir atskilt når panelet ikke presses.
● Silketrykk og perifer prosessering: Produserer dekorative kanter, isolerende mønstre eller andre spesifiserte funksjoner etter behov.
● Laminering og montering: Justering og montering av toppfilmen og bunnsubstratet samtidig som den nødvendige avstanden og de mekaniske egenskapene opprettholdes.
● FPC-tilkobling og inspeksjon: Fullføring av de elektriske tilkoblingene, etterfulgt av inspeksjoner for koordinater, motstand, utseende og funksjonalitet.
Et 4-leder resistivt berøringspanel er en svært kostnadseffektiv løsning.
Et 5-leder resistivt berøringspanel har en annen elektrodekonfigurasjon sammenlignet med 4-leder versjonen. I en typisk utforming fungerer det ledende bunnsubstratet som sensoroverflaten, med elektroder i de fire hjørnene som etablerer det elektriske målingsfeltet, mens den øverste ledende filmen primært fungerer som et spenningsfølende lag.
Et 8-leder resistivt berøringspanel bygger på den tradisjonelle 4-leder arkitekturen ved å legge til ekstra tilkoblinger for å oppnå mer stabile elektriske målinger.
Valg av passende berøringsskjerm avhenger av det spesifikke applikasjonsscenarioet:
4-leder resistive berøringspaneler er best egnet for applikasjoner med strenge kostnadsbegrensninger.
5-leder resistive berøringspaneler er svært ideelle for industrielle applikasjoner som involverer høyfrekvente operasjoner, hyppig kontakt og forventet lang levetid.
8-leder resistive berøringspaneler er egnet for tøffe miljøer der overlegen stabilitet kreves.
Ulike industrielle miljøer har varierende krav til en kombinasjon av berøringsytelse, holdbarhet, optisk kvalitet og operasjonsfleksibilitet.
Industriell automatisering og menneske-maskin-grensesnitt (HMI)
Industrielle kontrollpaneler krever vanligvis stabil berøringsrespons, pålitelig drift og kompatibilitet med utstyrskontrollsystemer.
PCAP-berøringsskjermer er ideelle for grensesnitt som krever en glassoverflate, intuitiv betjening og multi-touch-funksjoner. Motsatt er resistiv teknologi egnet for applikasjoner som krever trykkbasert input eller kompatibilitet med forskjellige hansker og pekepenner.
Medisinsk utstyr
Medisinske instrumenter krever overflater som er enkle å rengjøre, kontrollerte mekaniske dimensjoner og pålitelig berøringsrespons.
PCAP-berøringspaneler har en glatt frontpaneldesign i glass, mens resistive paneler er godt egnet for instrumenter der trykkinngang og kompatibilitet med dedikerte pekeverktøy er prioritert.
Selvbetjente kiosker og industrielt utstyr
Selvbetjente kiosker, salgsautomater, skrivere og utstyrsgrensesnitt kan kreve tilpasset dekkglass, monteringsdimensjoner, FPC-ruting og kontrollerkompatibilitet.
PCAP-berøringspaneler gir en moderne brukeropplevelse, mens resistiv teknologi er bedre egnet for applikasjoner med spesifikke inngangskrav eller strenge kostnadsbegrensninger.
Transport og utendørs utstyr
Jernbanesystemer, marin elektronikk, ladestasjoner og utendørs kontrollterminaler møter ofte utfordringer som temperatursvingninger, fuktighet, vibrasjoner eller høyt omgivelseslys.
I disse applikasjonene må berøringsskjermen vurderes som en integrert del av det totale systemet. Faktorer som dekkglass, forseglingsdesign, lim, kontrollerinnstillinger, skjermens lysstyrke og mekaniske monteringsmetoder påvirker alle den generelle påliteligheten.
Enten man bruker PCAP eller resistiv teknologi, kan man ikke anta at de iboende har vanntette, sollyslesbare eller miljøvernegenskaper uten riktig design og validering.
Når du velger en passende leverandør, anbefales det å vurdere følgende faktorer:
● Erfaring med PCAP og resistive berøringspanelstrukturer
● Tilgjengelighet av 4-leder, 5-leder og 8-leder resistive konfigurasjoner
● Evne til materialvalg og strukturell tilpasning
● Prosesskontroll over sensorfremstilling, silketrykk, laminering og montering
● Kompatibilitet med FPC-er og berøringskontrollere
● Dimensjonsnøyaktighet, sammen med omfattende kvalitetskontrollregistreringer og prosedyrer
● Prototyping støtte og masseproduksjon konsistens
● Teknisk kommunikasjonseffektivitet og langsiktig forsyningsevne
Vi tilbyr tilpassede berøringspanelløsninger for OEM- og ODM-prosjekter, og hjelper kunder med å evaluere berøringspanelstrukturer, materialer, dimensjoner, elektriske tilkoblinger og applikasjonskrav.
Enten du trenger PCAP kapasitive berøringspaneler eller 4-leder, 5-leder og 8-leder resistive berøringspaneler, kan vi velge den optimale mekaniske løsningen som oppfyller utstyrets funksjonelle, mekaniske og miljømessige krav.
Velkommen til å ta kontaktSKY-TDMfor å diskutere PCAP kapasitive berøringspaneler, 4-leder, 5-leder og 8-leder resistive berøringspaneler, og la oss skreddersy en berøringspanelløsning for ditt neste prosjekt.
