LVDS til EDP-omformerkort for industrielle LCD-skjermer

Mange industrielle enheter fortsetter å bruke pålitelige LVDS-grafikkkontrollere, mens nyere LCD-paneler i økende grad tar i bruk Embedded DisplayPort (eDP)-grensesnittet. Å bytte ut hele kontrollplattformen er ofte dyrt og tidkrevende. DeLVDS til EDP-omformerkort for industrielle LCD-skjermerfra SKY-TDM gir en effektiv migreringsløsning ved å konvertere standard LVDS-videosignaler til eDP-utgang, slik at OEM-produsenter kan integrere moderne LCD-paneler uten å redesigne deres eksisterende maskinvarearkitektur.

Dette kompakte omformerkortet er designet spesielt for industrielle applikasjoner, og leverer stabil signaloverføring, utmerket kompatibilitet og langsiktig pålitelighet for automasjonsutstyr, medisinsk utstyr, transportsystemer, innebygde datamaskiner og intelligente terminaler.

Moderniser eksisterende maskinvare uten å bytte ut kontrolleren

Mange industriprodukter forblir i bruk i 10-15 år, mens LCD-teknologien utvikler seg mye raskere. Ettersom LVDS-paneler blir mindre tilgjengelige og eDP-skjermer blir industristandarden, står produsenter overfor økende innkjøpsutfordringer.

I stedet for å redesigne den komplette innebygde plattformen, fungerer SKY-TDMs omformerkort som en intelligent grensesnittbro mellom din eksisterende LVDS-kontroller og de nyeste eDP LCD-modulene.

Denne tilnærmingen reduserer ingeniørkostnadene betydelig, forkorter utviklingssykluser og beskytter din eksisterende maskinvareinvestering.

Enten du oppgraderer industrielt utstyr eller designer et nytt produkt rundt en eksisterende prosessorplattform, gir dette omformerkortet en pålitelig og skalerbar skjermløsning.

Bygget for industriell pålitelighet

Industrielle miljøer krever langt mer av et omformerkort enn enkel signalkonvertering. For å sikre pålitelig langsiktig drift, er hvert omformerkort bygget med industrielle elektroniske komponenter og har en optimert PCB (Printed Circuit Board) layout.

Tekniske høydepunkter:

- Stabil LVDS-differensialsignalmottak

- Høyhastighets eDP-signalutgangsoverføring

- Optimalisert impedanstilpasning

- Design med lav EMI (elektromagnetisk interferens).

- Pålitelig kraftsekvensering

- Industrielle temperaturklassifiserte komponenter

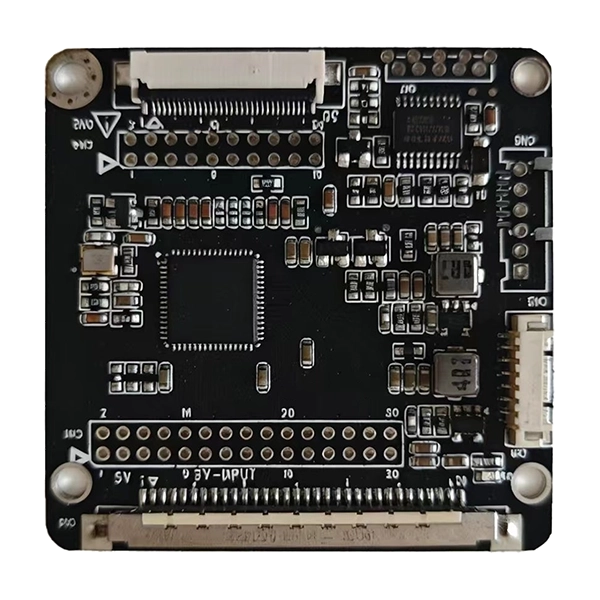

- Kompakt PCB-design (måler kun 50 × 50 mm)

- Lavt strømforbruk

- Utmerket langsiktig stabilitet

Disse funksjonene bidrar til å opprettholde overlegen bildekvalitet under kontinuerlig drift samtidig som de minimerer problemer som skjermflimmer, signaltap eller synkroniseringsavvik.

Fleksibel LCD-kompatibilitet

Ulike LCD-produsenter har ofte varierende tidsparametere, koblingsstifter og initialiseringskrav. I stedet for å tilby kun faste standardløsninger, jobber vi tett med kundene for å gi profesjonell teknisk støtte for tilpasset LCD-kompatibilitet.

Støttede tilpasningstjenester inkluderer: oppløsningskonfigurasjon, LCD-timingoptimalisering, eDP-panelparameterjustering, EDID (Extended Display Identification Data) programmering, fastvaretilpasning, baklyskontrolloptimalisering, koblingstilpasning, kabeltilpasning og mekanisk integrasjonsassistanse.

Dette høye fleksibilitetsnivået gjør at OEM-kunder enkelt kan integrere skjermer fra ulike panelprodusenter med minimale kostnader for redesign av maskinvare.

Typiske applikasjonsscenarier

LVDS til EDP-konverteringskortet for industrielle LCD-skjermer er vidt integrert i ulike felt, inkludert: industriell automasjons-HMI-er, CNC-maskingrensesnitt, innebygde industrielle PC-er, medisinsk diagnostisk utstyr, laboratorieinstrumenter, jernbanekontrollsystemer, digital signage-kontrollere, selvbetjente kiosker, smart produksjonsutstyr, intelligente transportsystemer, industrielle testutstyrssystemer og bærbare testutstyr.

Dens kompakte fotavtrykk gjør den spesielt egnet for applikasjoner der installasjonsplassen er begrenset.

Tekniske spesifikasjoner

FI-XB30S LVDS inngangsgrensesnitt

JST 2x15 pin LVDS inngangsgrensesnitt

FFC-30Pin-0,5 mm Pitch eDP Utgangsgrensesnitt

JST 2x10 Pin eDP Utgangsgrensesnitt

CVILUX 6-pins 2,0 mm bakgrunnsbelysningsgrensesnitt

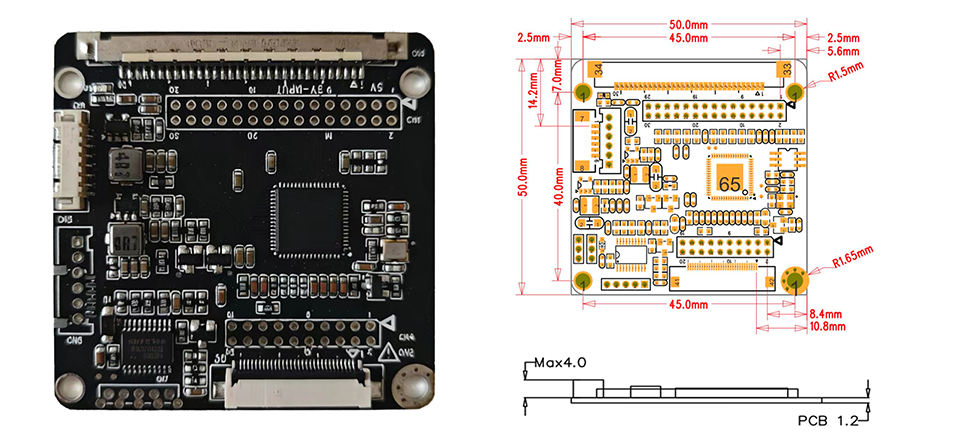

Dimensjoner

Hvorfor oppgradere fra LVDS til eDP LCD-paneler?

Skjermindustrien går jevnlig over fra LVDS- til eDP-grensesnitt (Embedded DisplayPort). Her er grunnen til at OEM-produsenter gjør byttet:

Høyere båndbredde:eDP støtter høyere oppløsninger og oppdateringsfrekvenser sammenlignet med LVDS, noe som muliggjør 4K og skjermer med høy bildefrekvens som LVDS ikke kan håndtere.

Færre kabler:eDP bruker færre signallinjer enn LVDS, noe som reduserer intern kabelrutingskompleksitet og forbedrer EMI-ytelsen.

Lavere strømforbruk:eDP opererer ved lavere spenninger og inkluderer strømsparende funksjoner, noe som gjør den ideell for batteridrevet og energieffektivt utstyr.

Bedre bildekvalitet:eDP støtter høyere fargedybder og avanserte bildebehandlingsfunksjoner som selvoppdatering av paneler og variable oppdateringsfrekvenser.

Fremtidig paneltilgjengelighet:LCD-produsenter faser i økende grad ut LVDS-paneler til fordel for eDP. Oppgradering nå sikrer langsiktig panelforsyning uten å stole på utgåtte LVDS-modeller.

Forenklet integrasjon:eDP bruker standard kontakter og enklere kabling, noe som reduserer monteringstiden og potensielle tilkoblingsfeil.

For produsenter av industrielt utstyr gir migrering til eDP-paneler gjennom konverteringskortet vårt en praktisk vei til moderne skjermteknologi uten å erstatte eksisterende kontrollere.

Vanlige migrasjonsscenarier

Scenario 1: Eldre kontroller med eDP-paneloppgradering

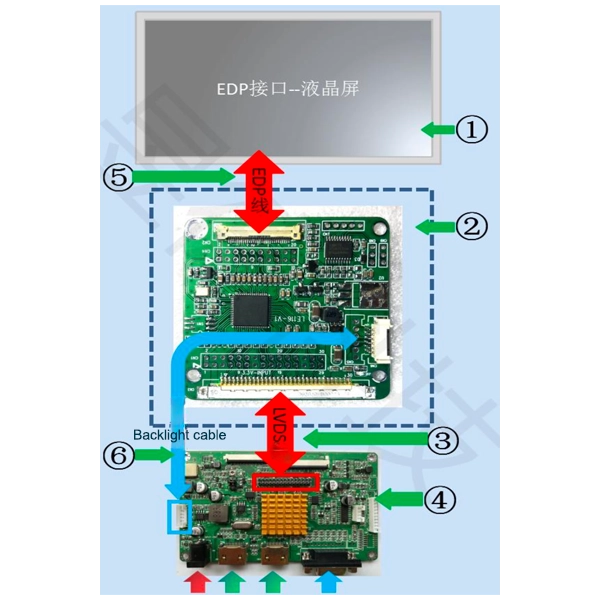

Din eksisterende kontroller fungerer perfekt, men sender bare ut LVDS. Det originale LVDS-panelet er utgått, og kun eDP-erstatninger er tilgjengelige. Installer omformerkortet mellom LVDS-kontrolleren og det nye eDP-panelet --- ingen fastvareendringer til hovedkontrolleren kreves.

Scenario 2: Ny produktutvikling med eksisterende prosessorplattform

Prosessorplattformen din støtter LVDS-utgang, men det ideelle LCD-panelet for ditt nye produkt bruker eDP. I stedet for å redesigne hele hovedkortet, bruk konverteringskortet vårt for å bygge bro over grensesnittgapet og akselerere time-to-market.

Scenario 3: Anskaffelse av paneler med flere kilder

For å redusere forsyningskjederisikoen, må du kvalifisere flere LCD-panelleverandører --- noen tilbyr LVDS, andre eDP. Med vårt omformerkort kan du standardisere på én kontrollerutgang (LVDS) mens du fleksibelt henter inn begge grensesnittpanelene.

Scenario 4: Feltoppgradering av utplassert utstyr

Den installerte utstyrsbasen din bruker LVDS-paneler som begynner å bli vanskelige å få tak i. Vårt omformerkort lar serviceteam erstatte mislykkede LVDS-paneler med tilgjengelige eDP-paneler under feltvedlikehold, noe som forlenger utstyrets levetid uten kostbare kontrolleroppgraderinger.

Hvorfor velge USA?

Å velge riktig leverandør er like viktig som å velge riktig maskinvare. I motsetning til distributører som ganske enkelt sender standardkort, gir SKY-TDM komplett ingeniørsamarbeid gjennom hele prosjektet.

Våre kjernefordeler

- Profesjonell produsent av berøringsskjermer

- Omfattende erfaring innen industriell displayintegrasjon

- Tilpasset fastvareutvikling

- Tilpassede kabeldesigntjenester

- LCD-kompatibilitetstesting

- ISO 9001Sertifisering av kvalitetsstyringssystem

- ISO 13485Sertifisering av kvalitetsstyringssystem for medisinsk utstyr

- IATF 16949Sertifisering av kvalitetsstyringssystem for biler

- Rask prototyping

- Stabil langsiktig forsyning

- Omfattende teknisk støtte før og etter produksjon

Vårt ingeniørteam jobber tett med OEM-kunder for å redusere utviklingsrisiko og akselerere produktets time-to-market.

FAQ

Q1: Kan LVDS til EDP-konverteringskort for industrielle LCD-skjermer støtte et hvilket som helst eDP LCD-panel?

A: De fleste industrielle eDP LCD-skjermer kan støttes etter fastvarekonfigurasjon. Vi anbefaler å oppgi LCD-modellnummeret for kompatibilitetsevaluering.

Q2: Er fastvaretilpasning tilgjengelig?

A: Ja. Tidsparametere, oppløsning, EDID-informasjon og initialiseringssekvenser kan tilpasses.

Q3: Kan du levere matchende kabler?

A: Absolutt. Vi produserer tilpassede LVDS-kabler, eDP-kabler, FFC/FPC-kabler og komplette ledningsnett.

Q4: Kan du hjelpe migrere fra en utdatert LVDS-skjerm?

A: Ja. Dette er en av de vanligste applikasjonene for dette omformerkortet. Vi kan anbefale kompatible erstatnings-LCD-er og konfigurere omformeren deretter.

Q5: Er omformeren egnet for kontinuerlig industriell drift?

A: Ja. Brettet er designet med komponenter av industrikvalitet beregnet for langsiktig, kontinuerlig drift.

Q6: Støtter du små prototypebestillinger?

A: Ja. Tekniske prøver er tilgjengelige før masseproduksjon.

Q7: Hvor lenge er produktet tilgjengelig?

A: Industrielle prosjekter krever ofte lange produktlivssykluser. Vi støtter langsiktig forsynings- og livssyklusstyring for OEM-kunder.

Q8: Støtter kortet både enkanals og tokanals LVDS-inngang?

A: Ja. Kortet støtter både enkeltkanals (1-felts) og tokanals (2-felts) LVDS-inngangskonfigurasjoner. Den riktige konfigurasjonen settes under fastvaretilpasning basert på dine spesifikke kontroller og panelkrav.

Q9: Hva er den maksimale oppløsningen som støttes av dette omformerkortet?

A: Styret støtter vedtak inntil1920×1080 @ 60Hzfor enkanals LVDS-inngang og opp til2560×1440 @ 60Hz for dual-channel LVDS input, depending on the panel specifications and cable quality. For higher resolution panels, please contact our engineering team for a compatibility evaluation.
