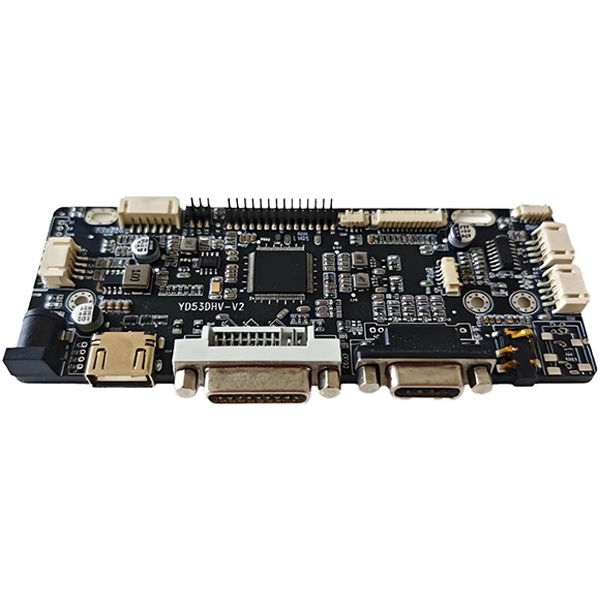

HDMI og VGA og DVI til LVDS Industrial LCD Controller Board

Mange industrielle skjermprosjekter krever konvertering av standard PC-videoutganger --- HDMI, VGA eller DVI --- til LVDS-signaler som driver industrielle TFT LCD-paneler. Mens multi-grensesnittkort støtter DP, Type-C og eDP, bruker det meste fabrikkutstyret (PLCer, industrielle PCer og eldre kontrollere) fortsatt HDMI, VGA eller DVI som primære utganger.

SKY-TDMHDMI og VGA og DVI til LVDS Industrial LCD Controller Boarddekker dette spesifikke behovet. Den aksepterer de tre vanligste videokildene som finnes på industrielle datamaskiner og driver LVDS-paneler uten å kreve DP-til-HDMI-adaptere eller Type-C-konverteringskabler --- sparer kostnader og reduserer potensielle feilpunkter i signalkjeden.

Vi har levert dette brettet til utstyrsprodusenter for oppgradering av HMI-paneler, utskifting av CNC-maskinskjermer og integrasjon av medisinsk vogndisplay der standard videoutganger må kobles til LVDS industripaneler. For kunder som allerede bruker HDMI-, VGA- eller DVI-kilder og LVDS-paneler, gir dette kortet en enkel løsning uten å betale for ubrukte DP-, Type-C- eller eDP-funksjoner.

Nøkkelfunksjoner

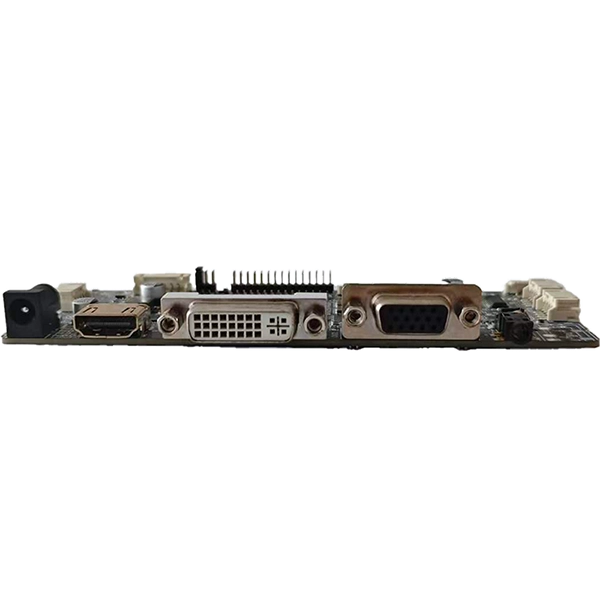

1. Tre standardinnganger for industrielle PC-er

- HDMI støtter moderne industrielle PC-er og innebygde systemer

- VGA kobles til eldre kontrollere og eldre maskinvare

- DVI gir digital signalvei for industrielle arbeidsstasjoner

- Ingen DP- eller Type-C-støtte betyr lavere kostnad for standardapplikasjoner

2. LVDS-panelkjøring optimalisert

- Støtter enkelt-/dobbeltkanals LVDS-utganger opptil1920×1080 @ 60Hz

- Kompatibel med 6-biters, 8-biters og 10-biters LVDS-paneler

- Panelspenning kan velges (3,3V/5V/12V) for ulike LCD-modeller

- Justerbare tidsparametere for panelspesifikke krav

3. Signalintegritet i industrikvalitet

- Lav EMI-design reduserer interferens med utstyr i nærheten

- Bred DC-inngang (8-25V) for 12V eller 24V industrielle kraftsystemer

- Integrert baklysdriver med PWM lysstyrkekontroll

- Stabil bildeutgang under fabrikkeffektsvingninger

4. Forenklet integrasjon for OEM-er

- Standard JST 2x15 LVDS-utgangskontakt matcher vanlige panelkabler

- Kompakt PCB-størrelse passer til de fleste industrielle skjermskap

- Single-board solution eliminates external converter boxes

- Langsiktig livssyklusforsyning for flerårig utstyrsproduksjon

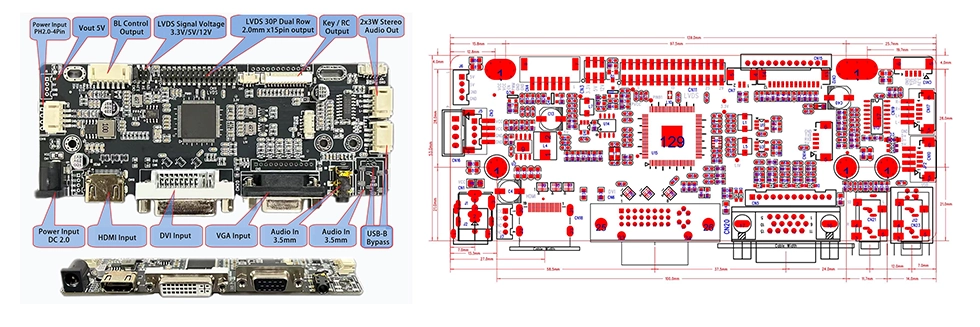

Grensesnitt og dimensjoner

JST 2x15 pin LVDS utgangsgrensesnitt

6-pinners 2,0 mm bakgrunnsbelysningsgrensesnitt

Typiske applikasjoner

Vårt HDMI- og VGA- og DVI til LVDS industrielle LCD-kontrollkort er først og fremst designet for industrielle applikasjoner, og tilbyr eksepsjonell stabilitet. De er mye brukt på tvers av ulike bransjer, inkludert industriell automatisering HMI-paneler, CNC-maskinoperatørterminaler, medisinsk diagnostisk og pasientovervåkingsutstyr, industrielle panel-PCer og innebygde kontrollere, åpne rammeberøringsskjermer, selvbetjente kiosker og interaktive terminaler, POS-systemer for detaljhandel, transportskjermer om bord og smart fabrikkproduksjonsutstyr.

Når skal du velge dette brettet vs. multi-grensesnittbrett

Hvilket kontrollkort passer til prosjektet ditt?

SKY-TDM tilbyr to industrielle LCD-kontrollerkort. Slik velger du:

Velg dette kortet (HDMI/VGA/DVI til LVDS) hvis:

- Videokildene dine er kun HDMI, VGA eller DVI (ingen DP/Type-C nødvendig)

- LCD-panelet ditt bruker LVDS-grensesnitt (ingen eDP-paneler)

- Du trenger en kostnadsoptimalisert løsning for standard industrielle applikasjoner

- Du vil unngå å betale for DP Alt Mode, Type-C eller eDP funksjoner

- Du oppgraderer eksisterende utstyr som allerede har HDMI/VGA/DVI-utganger

Velg Multi-Interface Board (HDMI/DP/VGA/Type-C til LVDS/eDP) hvis:

- Systemet ditt inkluderer DisplayPort eller USB Type-C videokilder

- Du trenger eDP-panelstøtte

– Du utvikler en ny plattform med flere krav til videoinngang

- Applikasjonen din krever støtte for 4K-oppløsning

- Du trenger maksimal grensesnittfleksibilitet for fremtidssikring

For de fleste industrielle automatiserings-, medisinske og kioskapplikasjoner med standard PC-utganger og LVDS-paneler, gir dette kortet den optimale balansen mellom funksjonalitet og kostnad.

Hvorfor velge SKY-TDM

✔ Industriell pålitelighet

Bygget med førsteklasses elektroniske komponenter for å sikre stabil, langvarig drift i tøffe industrielle miljøer.

✔ One-Stop Display Ecosystem

Vi tilbyr LCD-paneler, berøringsskjermer, kontrollerkort, optisk binding og tilpassede skjermkabler, noe som muliggjør innkjøp fra én kilde for hele skjermenheten din.

✔ Omfattende OEM- og ODM-tilpasning

Teamet vårt støtter fullt ut dine tilpasningsbehov. Vi kan skreddersy produktets fysiske utseende, grensesnitt, signalkabler og strøminngang/-utgang i henhold til dine spesifikke krav.

✔ Langsiktig stabil forsyning

Strengt stykkliste (BOM)-styring forhindrer plutselig komponentforeldelse, noe som er avgjørende for industrielle enheter som krever flerårig produksjonsstøtte.

✔ Dedikert ingeniørstøtte

Teamet vårt vil følge opp med deg fra prototypevalideringsfasen til masseproduksjon, kontinuerlig spore testproblemer og tilby tekniske løsninger.

Kvalitetssikring

Alle våre HDMI og VGA og DVI til LVDS industrielle LCD-kontrollerkort gjennomgår standardiserte inspeksjonsprosesser og en omfattende serie med strenge testprosedyrer. Vi utfører 100 % full funksjonell verifisering, testing av signalintegritet og utgangsstabilitet, kontinuerlig innbrenningstesting (tilgjengelig på forespørsel), syklustester for strømforsyningsstabilitet og komplett verifisering av grensesnittkommunikasjon. Disse trinnene sikrer brukervennligheten og integriteten til hvert produkt før forsendelse. Vår strenge kvalitetskontroll minimerer risikoen for feltfeil for industrielt utstyrs OEM-er i sluttbrukerapplikasjoner.

FAQ

Q1: Hva er hovedforskjellen mellom dette kortet og SKY-TDMs multi-interface board?

A: Dette kortet fokuserer på HDMI-, VGA- og DVI-innganger med LVDS-utgang --- de tre vanligste grensesnittene som finnes på industrielle PC-er og eldre kontrollere. Den tilbyr en kostnadsoptimalisert løsning for standardapplikasjoner der DP, Type-C og eDP ikke er nødvendig.

Q2: Kan dette brettet støtte oppløsninger høyere enn 1920×1080?

A: Dette kortet er optimalisert for industrielle LVDS-paneler opp til1920×1080 @ 60Hz. For applikasjoner med 4K eller høyere oppløsning med eDP-paneler anbefaler vi vårt multi-interface-kort som støtter eDP-utganger.

Q3: Kan jeg bruke dette brettet med både 12V og 24V strømforsyninger?

A: Ja. Brettet støtter et bredt DC-inngangsområde på8V til 25V, noe som gjør den kompatibel med både 12V og 24V industrielle kraftsystemer som vanligvis finnes i fabrikkautomasjon og medisinsk utstyr.

Q4: Hvordan vet jeg om LCD-panelet mitt er kompatibelt?

A: Vennligst oppgi LCD-panelets modellnummer. Vårt ingeniørteam vil verifisere LVDS pin mapping, panelspenning, tidsparametere og oppløsningskompatibilitet. Vi kan også tilby matchende LVDS-kabler.

Q5: Er dette kortet kompatibelt med resistive og kapasitive berøringsskjermer?

A: Ja. Vi støtter berøringsgrensesnittintegrasjon for både PCAP og resistive berøringsskjermer via USB, I²C eller UART. Brettet kan pares med berøringskontrolleren din som en del av en komplett skjermløsning.

Q6: Hva er den typiske livssyklusen for HDMI og VGA og DVI til LVDS Industrial LCD Controller Board?

A: Dette brettet er designet med langsiktig komponentinnkjøp for industrielt utstyr som krever 8-15 års produksjonsstøtte. Vi opprettholder streng stykklistekontroll for å forhindre plutselig foreldelse av komponenter.

Spørsmål 7: Leverer du paneltilpasset firmware?

A: Ja. Vi tilpasser fastvaren for dine spesifikke LCD-panelets timing, oppløsning og driftsparametere. Dette sikrer plug-and-play-integrasjon med skjermpanelet.

Kontakt oss

Skaffer du pålitelige industrielle LCD-kontrollerkort for ditt innebygde skjermprosjekt?

Enten du trenger standard HDMI/VGA/DVI til LVDS-driverkort eller helt tilpassede skjermsammenstillinger, støtter SKY-TDMs ingeniørteam prosjektet ditt fra første konsept til masseproduksjon.

Vennligst oppgi følgende detaljer i forespørselen din:

• Nøyaktig modellnummer for LCD-panelet

• Skjermstørrelse og innebygd oppløsning

• Nødvendige videoinngangsgrensesnitt

• Driftsspenningsspesifikasjoner

• Type berøringsskjerm (hvis aktuelt)

• Mål applikasjon og driftsmiljø

• Estimert årlig ordrekvantum

• Detaljerte tilpasningskrav

Våre ingeniører vil evaluere spesifikasjonene dine, levere samsvarende maskinvareanbefalinger, tekniske tegninger og konkurransedyktige tilbud innen 24 timer.
