HDMI til TTL grensesnitt AD Board

Produktintroduksjon

Å velge en skjermkontroller for industrielt utstyr krever mer enn bare å konvertere videosignaler. Langsiktig stabilitet, kompatibilitet med forskjellige LCD-paneler, fleksibel tilpasning og pålitelig teknisk støtte er like viktig. SKY-TDMHDMI til TTL grensesnitt AD Boardhar blitt utviklet spesielt for OEM-produsenter som søker en pålitelig skjermkontrollløsning for industrielle TFT LCD-er.

Denne kontrolleren er designet rundt en arkitektur av industriell kvalitet, og konverterer standard HDMI-signaler til TTL/RGB-utgang, slik at moderne innebygde systemer kan drive et bredt spekter av TFT LCD-paneler. Brettet støtter ulike TTL-grensesnitt inkludert forskjellige FPC-konfigurasjoner, justerbare panelforsyningsspenninger, integrert LED-bakgrunnsbelysningskontroll og tilpassbare tidsparametere, noe som gjør det egnet for både standard og tilpassede LCD-moduler.

I motsetning til forbrukerskjermkontrollkort, er denne løsningen konstruert for kontinuerlig drift i krevende industrielle miljøer. Stabil strømstyring, optimalisert signalintegritet og nøye utformet PCB-ruting minimerer EMI og sikrer pålitelig bildeoverføring selv i applikasjoner med elektrisk støy.

For utstyrsprodusenter er utviklingsfleksibilitet like viktig. SKY-TDM gir fastvaretilpasning, skjermparameterinnstilling, kabeldesign, koblingsmodifikasjoner, OSD-tilpasning, logokonfigurasjon og skjermoptimalisering i henhold til kundens krav. Enten de integrerer en 5-tommers håndholdt terminal eller et større industrielt operatørpanel, kan ingeniører redusere redesign av maskinvare mens de akselererer produktutviklingen.

Støttet av SKY-TDMs erfaring innen industrielle LCD-løsninger, mottar kundene omfattende teknisk støtte fra panelvalg gjennom produksjon, noe som sikrer kompatibilitet, lang produktlivssyklus og stabil forsyning for industrielle prosjekter.

Kjerne konkurransefordeler

- Ren industriell stabilitet:Optimalisert strømstyring og anti-EMI-kretsdesign motstår industriell miljøforstyrrelse, og støtter 24/7 kontinuerlig stabil drift uten skjermforvrengning eller signalutfall.

- Plug-and-Play HDMI-TTL-konvertering:Forbinder moderne HDMI-signalkilder og tradisjonelle TTL/RGB TFT-skjermer, kompatible med vanlige industrielle kontrollverter, innebygde systemer og PC-enheter.

- Dobbel spenning justerbar design:Fritt byttebar 3,3V/5V panelutgangsspenning, tilpasset forskjellige TFT LCD-panelspesifikasjoner uten ekstra adaptermoduler.

- Integrert baklysdriver:Innebygd profesjonell LED-bakgrunnsbelysningskontrollkrets støtter justering av lysstyrke, og eliminerer behovet for eksterne baklysstasjonsmoduler og forenkler systemkabling.

- Ultrakompakt innebygd layout:Miniatyrisert PCB-struktur er spesielt designet for plassbegrenset innebygd utstyr, og maksimerer plassutnyttelsen av kundekabinetter.

- Full tilpasningsfleksibilitet:Støtter personlig fastvareinnstilling, modifikasjon av oppstartslogo, justering av OSD-meny og kalibrering av skjermparametere for å matche eksklusive prosjektkrav.

Typiske applikasjonsscenarier

Dette AD-kortet for HDMI til TTL-grensesnitt er mye brukt i innebygde skjermscenarier på tvers av ulike bransjer som krever kompakte formfaktorer og høy pålitelighet. Sentrale bruksområder inkluderer:

- Kompakte kontrollpaneler for industrielle HMI og PLSer

- Bærbare medisinske diagnose- og testinstrumenter

- Bygningsautomatisering og sikkerhetsovervåking visningsmoduler

- Miniatyr smarte kontrollenheter og håndholdte industriterminaler

Den er primært designet for småskala utstyr, og fungerer som den perfekte HDMI-til-TTL-skjermløsningen.

Viktige tekniske funksjoner

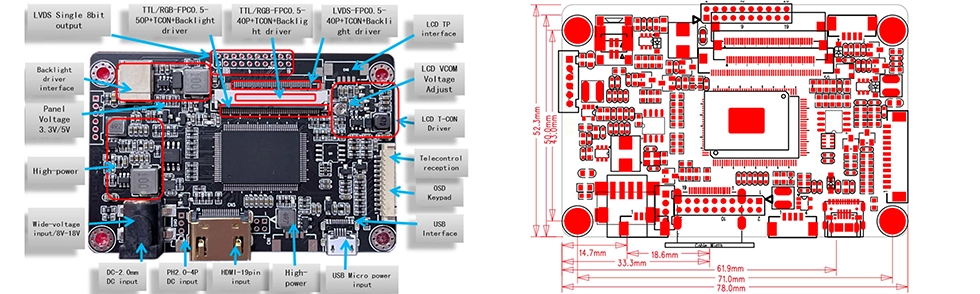

Dimensjoner

FFC-0.5mm-40pin LVDS-grensesnitt

FFC-0.5mm-50pin RGB-grensesnitt

FFC-0.5mm-40pin RGB-grensesnitt

JST 2x10 pin LVDS inngangsgrensesnitt

PH2.0mm-6PIN Bakgrunnslysgrensesnitt

Profesjonelle OEM / ODM-tilpasningstjenester

Vi tilbyr målrettet ingeniørtilpasning for industrielt utstyrsprodusenter for å løse personaliserte skjermintegrasjonsutfordringer, og støtter fullprosess tilpasning fra maskinvare til programvare:

- Tilpasning av skjermparameter:Egendefinerte LCD-tidsparametere, oppløsningstilpasning og optimalisering av skjermbildefrekvens.

- Personlig tilpasset grensesnitt:Eksklusive oppstartslogoer, oppstartsanimasjoner og OSD (On-Screen Display) menymodifikasjoner.

- Optimalisering av strøm og bakgrunnslys:Innstilling av bakgrunnsbelysningens lysstyrkekurve og optimering av oppstartssekvens.

- Grensesnitt og kabeltilpasning:Tilpasset tilpasning for TTL/RGB-signalkabler og FPC-kontakter.

- Eksklusiv merkevarebygging og programvare:PCB silketrykk logoutskrift, private label-emballasje og eksklusiv fastvareutvikling.

- Mekanisk strukturtilpasning:Mekanisk strukturtilpasning og tilpassede monteringshullposisjoner.

FAQ

Spørsmål 1: Hvilke LCD-paneler er kompatible med dette AD-kortet for HDMI til TTL-grensesnitt?

A: Brettet støtter et bredt utvalg av TTL/RGB TFT LCD-paneler. Vårt ingeniørteam kan konfigurere fastvaren basert på din spesifikke LCD-modell.

Q2: Kan du tilpasse fastvaren for skjermen vår?

A: Ja. Vi tilbyr tilpassede fastvaretjenester, som dekker tidsparametere, oppløsning, oppstartslogoer, skjermorientering og OSD (On-Screen Display)-innstillinger.

Q3: Har dette kontrollerkortet en innebygd baklysdriver?

A: Ja. Den har en integrert LED-bakgrunnsbelysningsdriver, som forenkler systemintegrasjonen betydelig.

Spørsmål 4: Er dette HDMI til TTL Interface AD ​​Board egnet for industrielle miljøer?

A: Absolutt. Den er spesielt utviklet for langsiktig industriell drift, med stabil strømstyring og pålitelig signaloverføring.

Spørsmål 5: Kan brettet tilpasses til egendefinerte LCD-skjermer?

A: Ja. Vi støtter fastvaretilpasning for TFT LCD-er i forskjellige størrelser og oppløsninger.

Q6: Kan du gi matchende LCD-kabler/bånd?

A: Ja. Vi kan forsyne kunder med HDMI-kabler, LVDS-kabler, FPC-bånd og tilpassede ledningsnett.

Q7: Støtter du OEM merkevaretjenester?

A: Ja. Vi tilbyr privat merking, tilpassede PCB silke-screen-merkinger, tilpasset emballasje og eksklusive firmwaretjenester.

Q8: I hvilke bransjer brukes dette kontrollerkortet vanligvis?

A: Det er mye brukt i industriell automasjon, medisinsk utstyr, laboratorieinstrumenter, transport, innebygde systemer, kiosker og smarte kontrollenheter.
